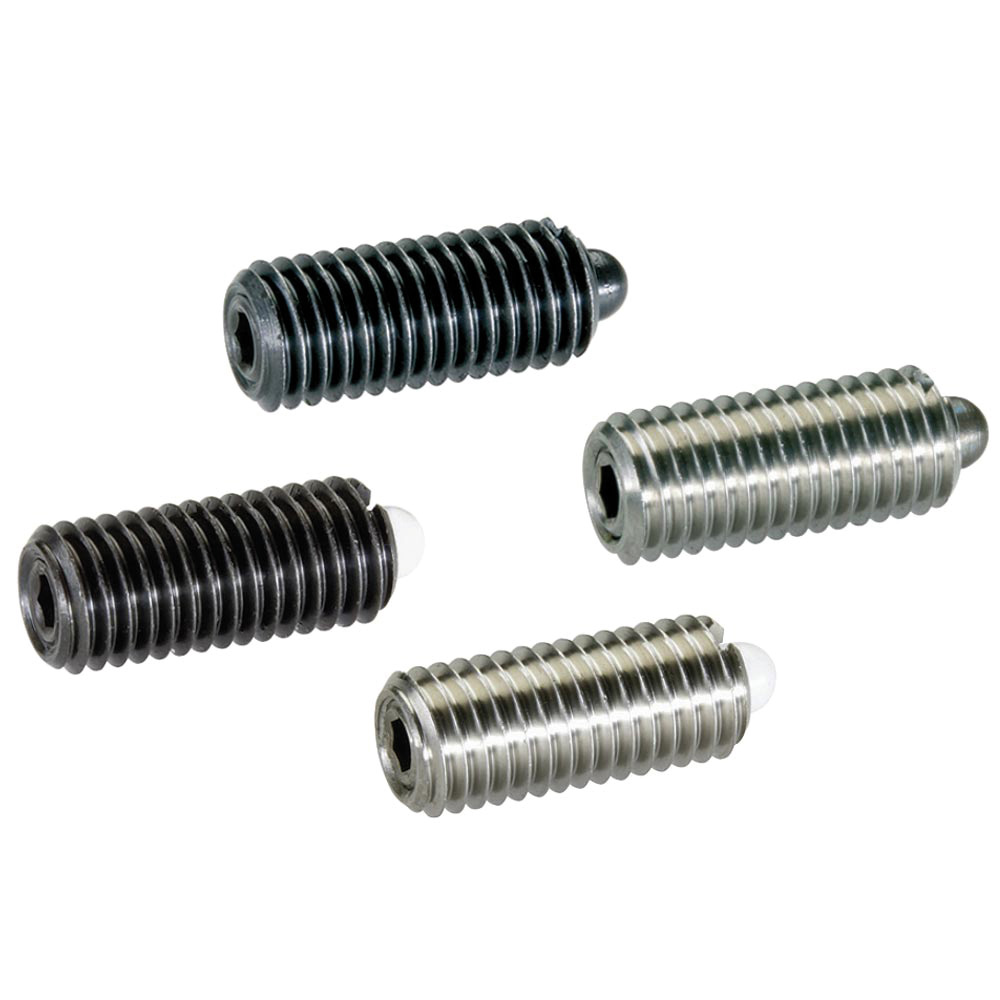

Verend drukstuk stift en binnenzesk. model 1

Materiaal:

• huls: automatenstaal, gezwart; RVS 303 (1.4305);
• stift: automatenstaal, gehard, gezwart; thermoplast (POM), wit; RVS 303 (1.4305);
• veer: RVS.

Kenmerken:

• montage: verende drukstukken kunnen aangebracht en verwijderd worden door middel van de binnenzeskant en sleuf;
• geschikt montagegereedschap (BA40 en BA41) is leverbaar;
• te gebruiken als vergrendelingspen en aan- en afdrukstift;
• F(N) en F1(N) in de tabel is de gemiddelde statistische waarde van de veerkracht;
• *1: draadeind verlijmd (zie maatschets);
• temperatuurbereik voor RVS en staal artikelen tot maximaal 250°C; temperatuurbereik voor POM artikelen van minimaal -30°C tot maximaal 50°C;
• type 1: standaard veerkracht (geen markering); type 2: versterkte veerkracht (gemarkeerd met 2 lijnen).

Speciale aanvragen:

Schroefdraadborging op aanvraag.
