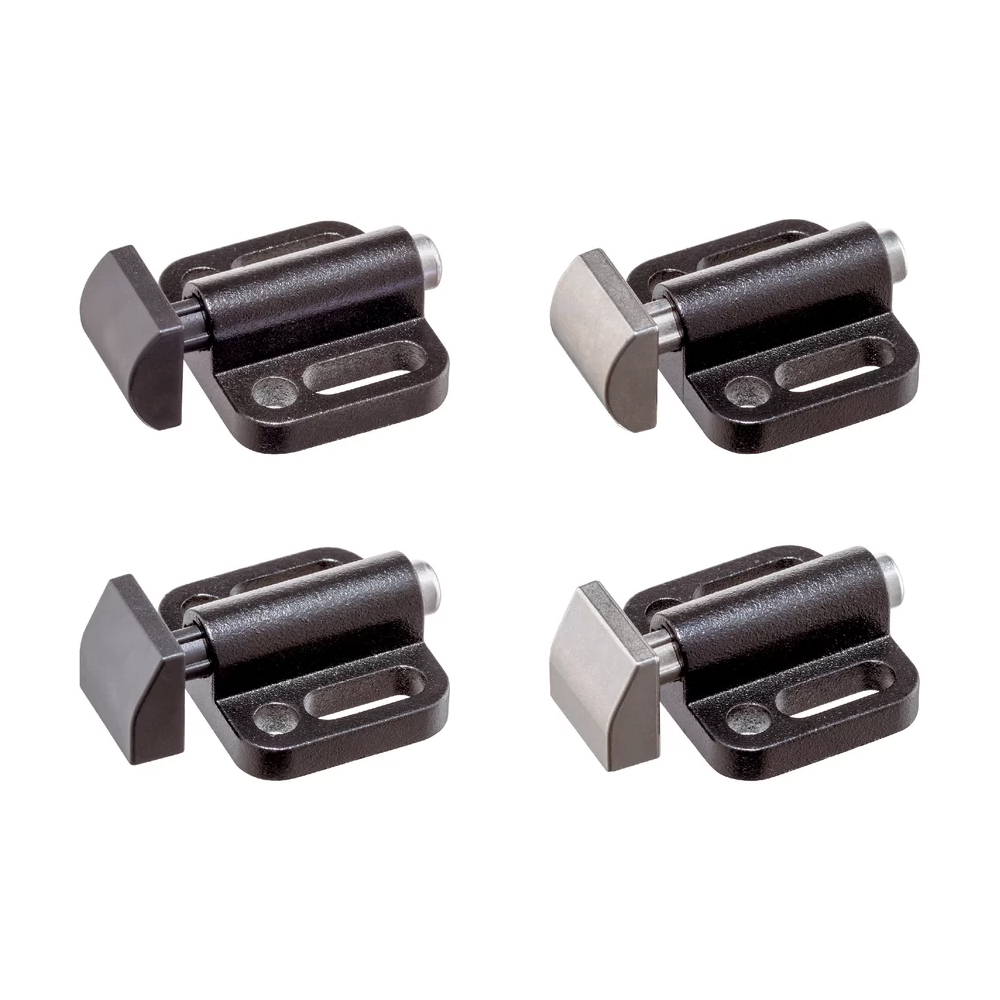

Verend zijdrukstuk montageflens horizontaal

De veerkrachtige drukelementen zorgen voor een gemakkelijke en veilige positionering van werkstukken of componenten op aanslagen en steunpunten.

Materiaal:

• houder: zinkspuitgietwerk, met kunststof coating, zwart vergelijkbaar met RAL 9005, mat structuur;
• drukstuk: RVS 1.4542; thermoplastische POM, zwart;
• schroef: RVS A2; staal, galvanisch zink-nikkel gecoat;
• veer: RVS 1.4310.

Kenmerken:

• het verende drukelement is uitgevoerd met een hangend drukstuk;
• de applicatie is draaibaar in 4x 90° rasters;
• type 1 heeft een afgerond drukstuk en standaard veerkracht;
• type 2 heeft een afgerond drukstuk en een versterkte veerkracht;
• type 3 heeft een wigvormig drukstuk en standaard veerkracht;
• type 4 heeft een wigvormig drukstuk en een versterkte veerkracht;
• F en F1 in de tabel zijn de veerkrachten (N ± gemiddelde statistische waarde).
