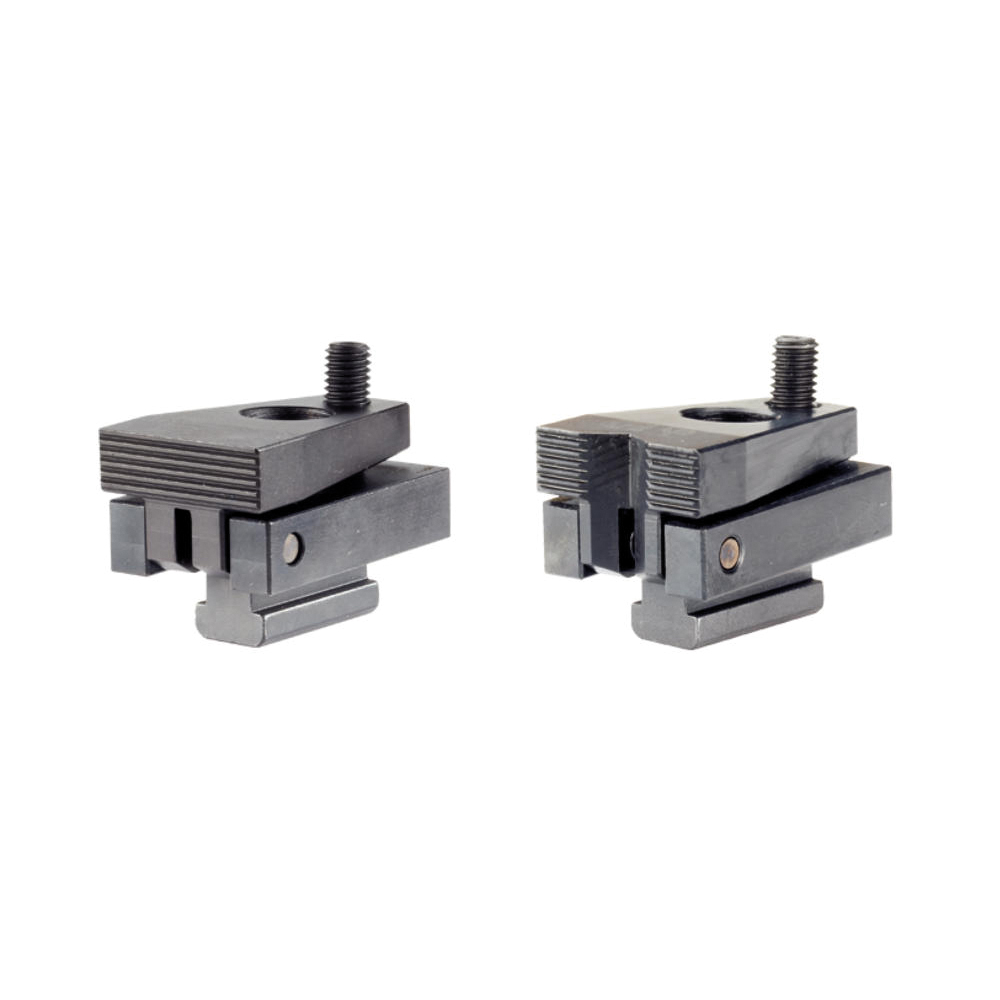

Vlakspanner zonder hefboom

Materiaal:

• vlakspanner: staal, gehard, gezwart.

Kenmerken:

• door het aantrekken van de kogeldrukschroef wordt het werkstuk tegelijkertijd vast tegen aanslagen en op oplegpunten naar beneden gedrukt;
• de gunstige hefboomverhouding maakt hoge horizontale spankrachten mogelijk;
• met moeren voor T-gleuven (HB01, HB02, HB03, HB04, HB05, DIN 508) ook in andere gleufmaten toepasbaar;
• type 1: met een vlakke spanbek;
• type 2: met prisma-spanbek;
• x in de tabel staat voor de nominale gleufmaat (mm);
• F1(kN) in de tabel staat voor de maximale spankracht horizontaal;
• M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
• *: spanweg;
• *1: maximale aandraaimoment.
