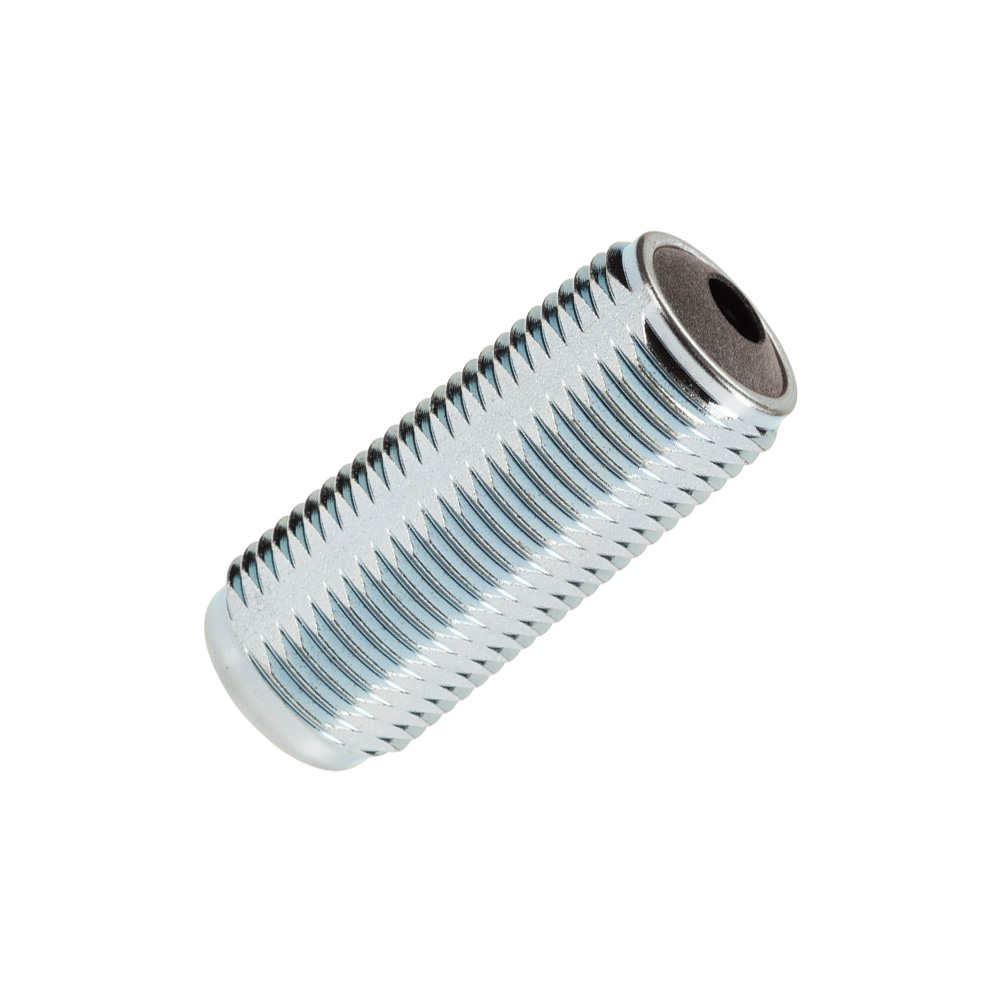

Zijdrukst. schroefdraad, afdicht. & draadbus

Materiaal:

• huls: staal, verzinkt;
• ring: staal, gezwart;
• afdichting: Neopreen (CR);
• veer: RVS; staal, gezwart; staal+, galvanisch verzinkt.

Kenmerken:

• veer: RVS, lichte veerkracht; staal, standaard veerkracht; staal+, sterke veerkracht;
• geschikt montagegereedschap (BA43) is leverbaar;
• te gebruiken voor positioneren en om druk mee uit te oefenen;
• in de bus met schroefdraad kunnen individuele stiften worden gezet;
• F(N) in de tabel is de (maximaal) gemiddelde statistische waarde van de veerkracht;
• temperatuurbereik tot maximaal 110°C.

Formule:

Formule voor berekening van de hart afstand tot de montageboring:

• L3 = L5/2 + L6 + L8;
• L3 = hart afstand;
• L4 = werkstuk hoogte;
• L6 = werkstuk lengte;
• L8 = coördinaten maat;
• L5 = aanslag diameter;

Berekening dimensie L8 voor werkstukken: L8 = d/2 - L1.
