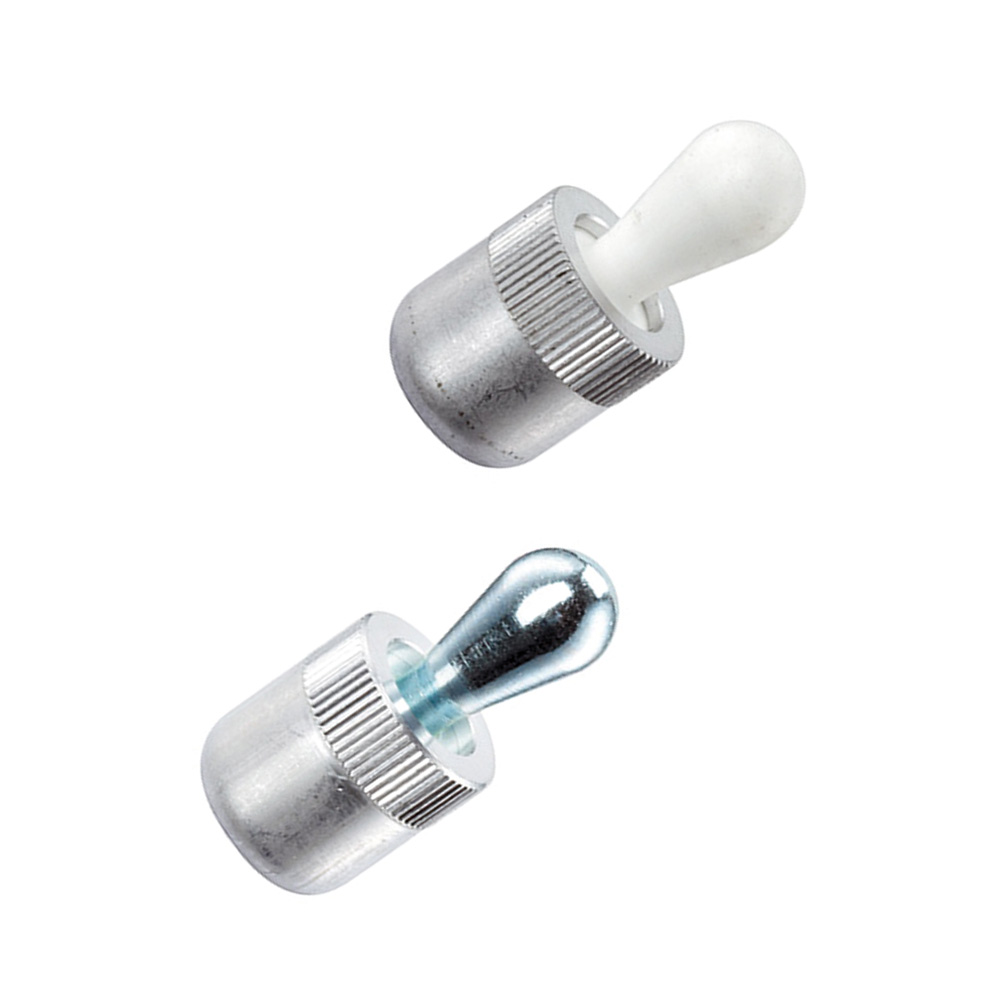

Zijdrukstuk glad zonder afdichting

Materiaal:

• huls: aluminium;
• stift: staal, gehard, galvanisch verzinkt; thermoplast (POM), wit;
• veer: RVS; staal, gezwart; staal+, galvanisch verzinkt.

Kenmerken:

• veer: RVS, lichte veerkracht; staal, standaard veerkracht; staal+, sterke veerkracht;
• montage: montage door inpersen;
• geschikt montagegereedschap (BA42) is leverbaar;
• te gebruiken voor positioneren en om druk mee uit te oefenen;
• F(N) in de tabel is de (maximaal) gemiddelde statistische waarde van de veerkracht;
• temperatuurbereik voor thermoplast stiften tot maximaal 80°C; voor stalen stiften tot maximaal 250°C.

Formule:

Formule voor berekening van de hart afstand tot de montageboring:

• L3 = L5/2 + L6 + L1;
• L3 = hart afstand;
• L4 = werkstukhoogte;
• L6 = werkstuklengte;
• L1 = slag;
• L5 = aanslagdiameter;

Berekening maat L1 voor werkstukken welke groter zijn dan L2 - D1/2: L1 =D1/2 – L1.
Berekening maat L1 voor werkstukken welke kleiner zijn dan L2 - D1/2: L1 =D1/2 - L1 - [(L2 - D1/2 - L4) x 0,123].
