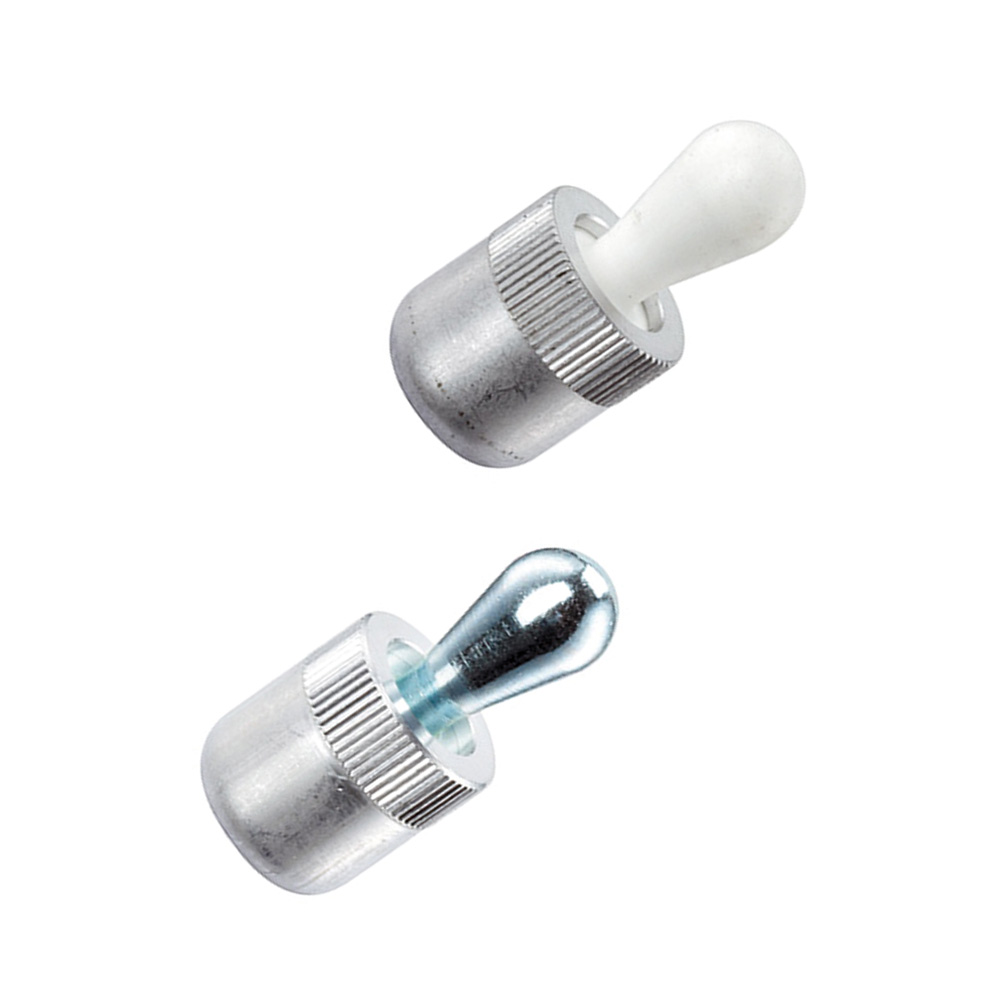

te gebruiken voor positioneren en om druk mee uit te oefenen;
F(N) in de tabel is de (maximaal) gemiddelde statistische waarde van de veerkracht;
temperatuurbereik voor thermoplast stiften tot maximaal 80°C; voor stalen stiften tot maximaal 250°C.
Formule:
Formule voor berekening van de hart afstand tot de montageboring:
L3 = L5/2 + L6 + L1;
L3 = hart afstand;
L4 = werkstukhoogte;
L6 = werkstuklengte;
L1 = slag;
L5 = aanslagdiameter;
Berekening maat L1 voor werkstukken welke groter zijn dan L2 - D1/2: L1 =D1/2 – L1.
Berekening maat L1 voor werkstukken welke kleiner zijn dan L2 - D1/2: L1 =D1/2 - L1 - [(L2 - D1/2 - L4) x 0,123].
