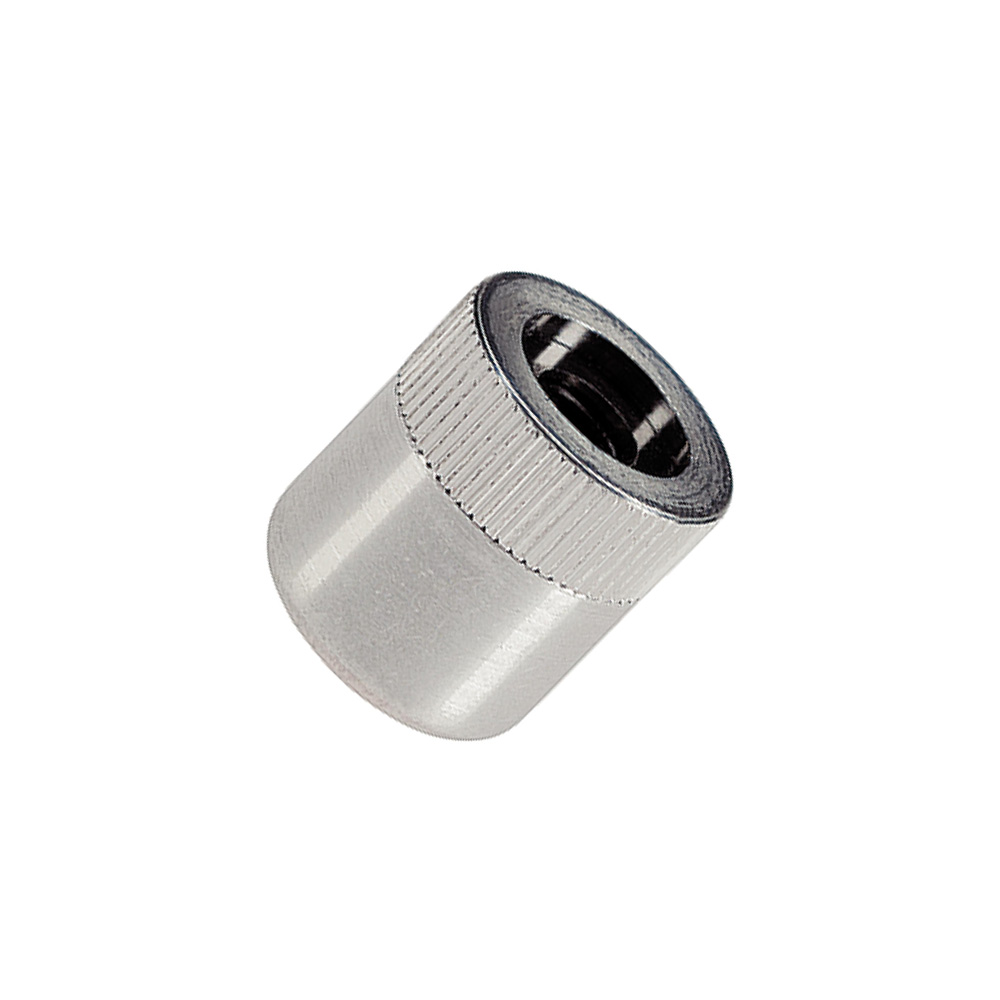

Zijdrukstuk glad zonder pakking en bus INCH

Materiaal:

• huls: aluminium;
• ring: staal, gezwart;
• veer: RVS; staal, gezwart; staal+, galvanisch verzinkt.

Kenmerken:

• veer: RVS, lichte veerkracht; staal, standaard veerkracht; staal+, sterke veerkracht;
• montage: montage door inpersen;
• te gebruiken voor positioneren en om druk mee uit te oefenen;
• in de bus met schroefdraad kunnen individuele stiften worden gezet;
• F(N) in de tabel is de (maximaal) gemiddelde statistische waarde van de veerkracht in pounds (lb);
• temperatuurbereik tot maximaal 250°C.

Formule:

Formule voor berekening van de hart afstand tot de montageboring:

• L3 = L5/2 + L6 + L1;
• L3 = hartafstand;
• L4 = werkstukhoogte;
• L6 = werkstuklengte;
• L1 = coördinaten maat;
• L5 = aanslagdiameter;

Berekening dimensie L1 voor werkstukken: L1 = D1/2 – L1.
