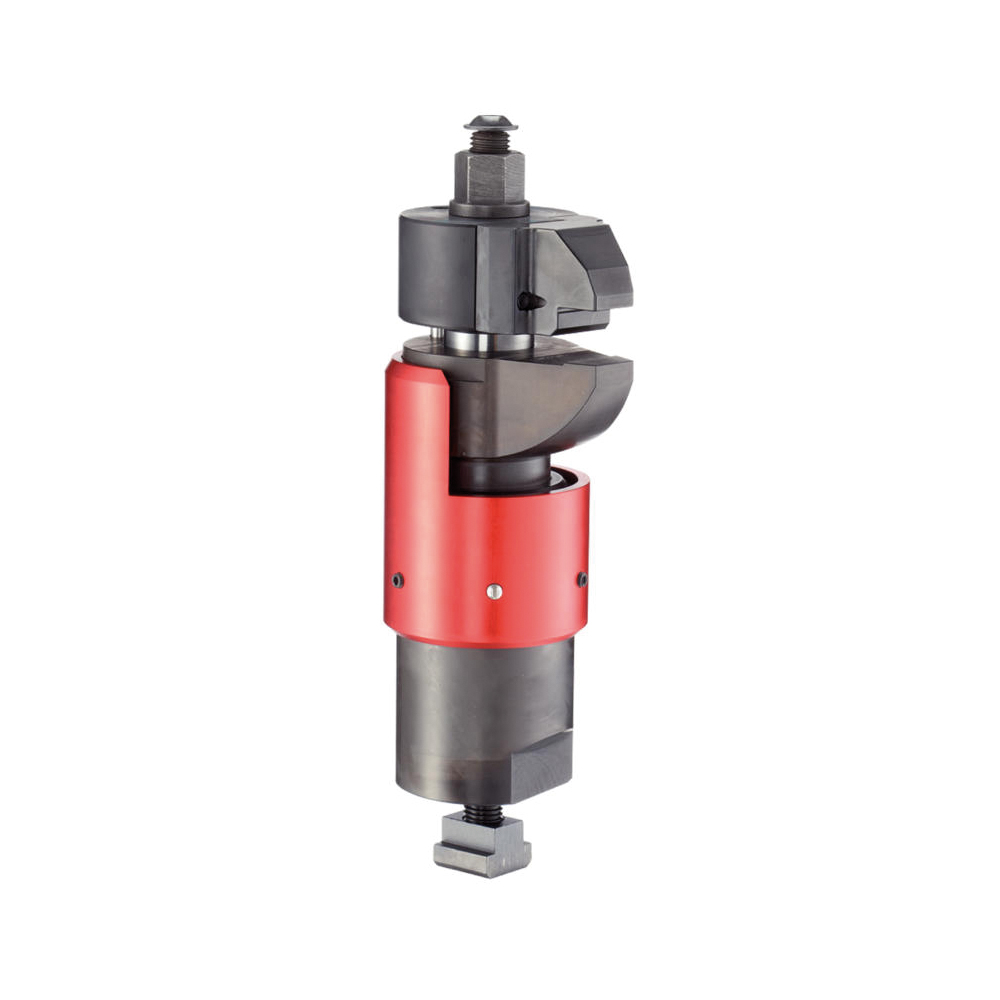

de zwevende spanner wordt gebruikt voor het spannen en ondersteunen van, vooraf bepaalde, spanposities op werkstukken;
zeer geschikt voor het bewerken van grotere werkstukken;
geen vervorming bij het spannen van instabiele werkstukken;
dempen van vibraties tijdens de bewerkingen;
spannen van ribben, randen en flensen voor de verstijving van het opgespannen werkstuk;
vervormingsvrij spannen van ruwe delen;
voor specifieke spansituaties kunnen de seriematig meegeleverde spanklauwen aangepast respectievelijk verwisseld worden met wissel spanbekken (HE38);
*: SW 3 instelling voor de hoogteaanslag en zwenkbereik;
*1: M16 DIN 913 (uitwisselbaar);
*2: met spanbout M16 (SW24); min. 50 Nm = steunkracht 8kN; max. 115Nm = steunkracht 25kN;
*3: spanbekken uitwisselbaar;
*4: 360° zwenkbaar;
*5: zwenkbaar na montage.
Montage:
1) zwevende spanner (schroefdraad M16) met sleutel (SW) op opspanning bevestigen;
2) hoogte-aanslag en zwenkbereik met rode stelhuls afstellen en met stelschroeven bevestigen (3 x SW1); bij het instellen van de hoogtebegrenzing naar boven, ruimschoots speling waarborgen (werkstuk-productietolerantie).
Werking:
1) zwevende spanner naar beneden drukken;
2) spanklauw tot de aanslag indraaien; zwevende spanner wordt met lichte veerkracht tegen het werkstuk aangedrukt;
3) zwevende spanner met zeskantmoer (SW 24) aantrekken (minimale aandraaimoment 50 Nm, maximale aandraaimoment 115 Nm); bij het spanproces wordt het werkstuk geklemd en tegelijkertijd ondersteund;
