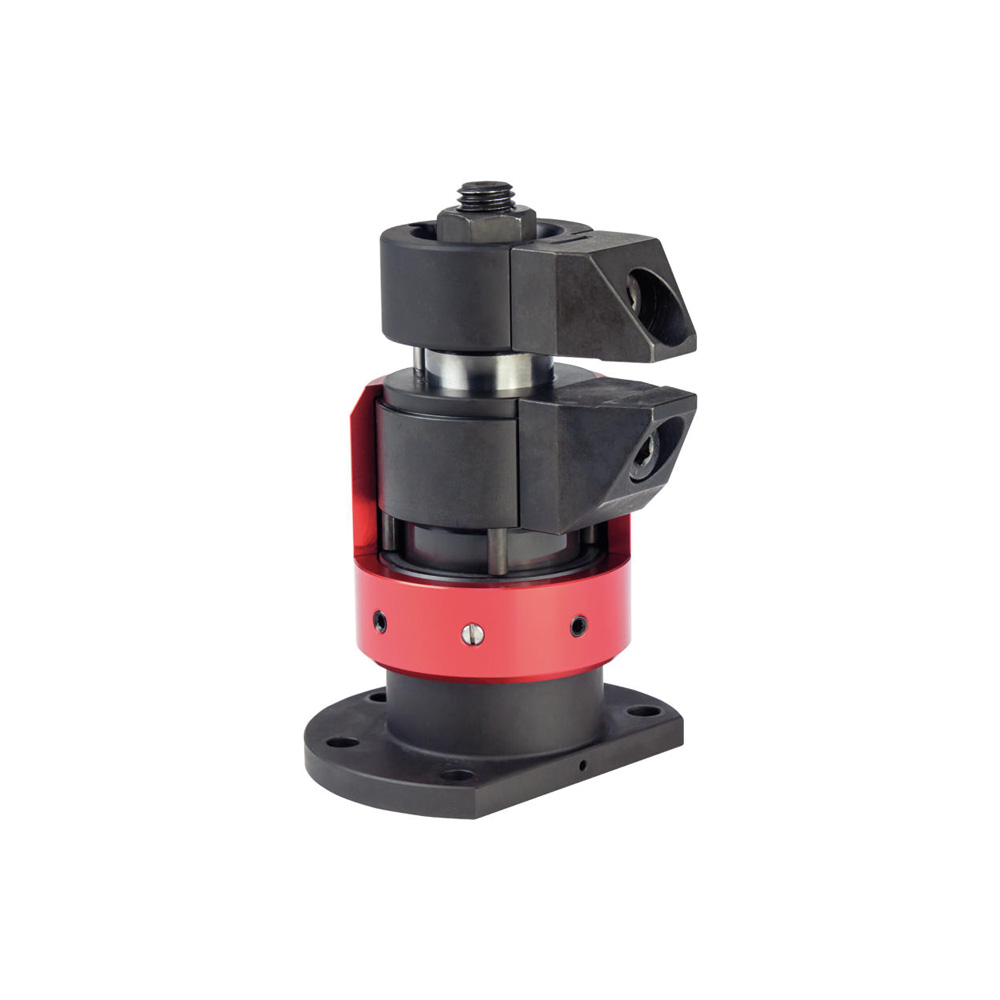

de zwevende spanner wordt gebruikt voor het spannen en ondersteunen van, vooraf bepaalde, spanposities op werkstukken;
de voordelen van de zwevende klem zijn:
1) vermijdt trillingen tijdens de verwerking;
2) klemmen ribben, kralen en schakels om verstevigde componenten te versterken;
3) vervormingvrij klemmen van onbewerkte delen;
4) compacte versie met beperkte hoogte;
voor specifieke spansituaties kunnen de seriematig meegeleverde spanklauwen aangepast respectievelijk verwisseld worden (zie tekening in de catalogus: schroef ISO 4762 -M 8 - 12.9, M max. = 43 Nm);
*: 4 x SW2,5 instelling voor de hoogteaanslag en zwenkbereik;
*1: spanbekken uitwisselbaar;
*2: met zeskantmoer (SW18); min. 15Nm = steunkracht 2kN; max. 30Nm = steunkracht 8kN;
*3: 360° zwenkbaar;
*4: zwenkbaar na montage;
*5: aansluitafmetingen voor speciale klembekken.
Montage:
1) monteer de zwevende klem (montagegaten voor 5x M6, zie de tekening) op het apparaat;
2) stel de hoogtelimiteerstop en het draaigebied in met de rode huls en klem vast met een stelschroef (4x SW 2.5); houd bij het instellen van de hoogtelimiet rekening met tolerantie van het werkstuk.
Werking:
1) zwevende spanner naar beneden drukken.
2) spanklauw tot de aanslag indraaien; zwevende spanner wordt met lichte veerkracht tegen het werkstuk aangedrukt.
3) zwevende spanner met zeskantmoer (SW 18) aantrekken (min. aandraaimoment 15 Nm, max. aandraaimoment 30 Nm); bij het spanproces wordt het werkstuk geklemd en tegelijkertijd ondersteund.
