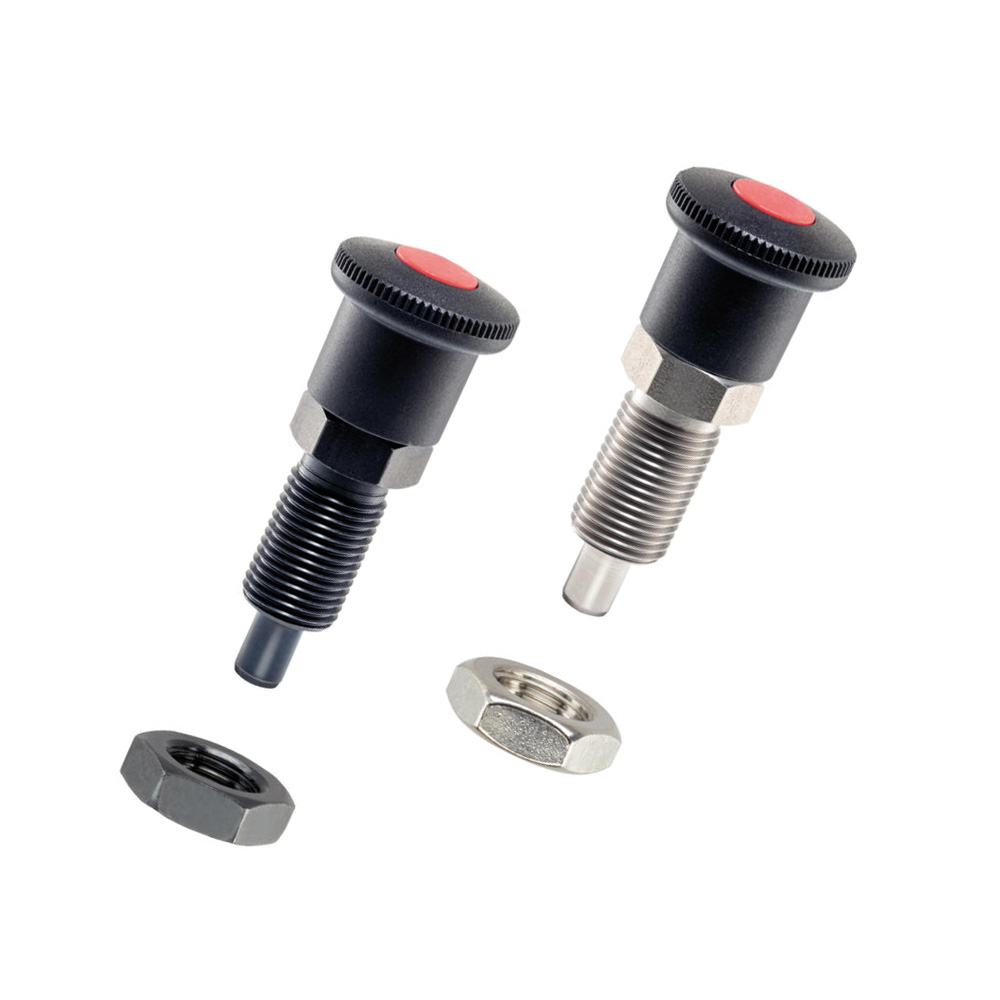

Arreteerbout met snelvergrendelknop

Materiaal:

• huls: staal, gezwart; RVS 303 (1.4305);
• drukknop: POM, thermoplast, rood;
• arreteerpen: staal, gehard; RVS 303 (1.4305), vernikkeld;
• knop: PA-6, thermoplast zwart-grijs, mat.

Kenmerken:

• arreteerbout wordt gebruikt voor het indexeren van boringen;
• met de afstandsringen kan de schroefdraadlengte van de arreteerbout aan de desbetreffende toepassing aangepast worden;
• de borgpen wordt naar binnen getrokken en vergrendeld door aan de knop te trekken;
• de uitstekende rode drukknop geeft de vergrendelingspositie aan (borgpen ingetrokken);
• als u op de rode drukknop drukt, springt de borgpen terug in de sluitpositie;
• knop kan niet worden verwijderd;
• contramoeren kunnen apart besteld worden;
• F1(N) en F2(N) in de tabel staan voor de veerkrachten (N ± gemiddelde statistische waarde);
• * in de maatschets staat voor contramoer CH22 (staal en RVS);
• temperatuurbereik van minimaal -30°C tot maximaal 80°C.
