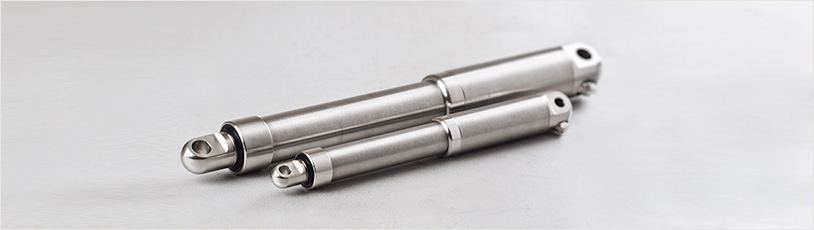

Recent aan ons assortiment toegevoegd zijn de elektrische lineaire actuatoren. Met de actuatoren van het merk Bansbach wordt ingespeeld op de alsmaar groeiende vraag naar makkelijker te bedienen “verstellingen”, die bovendien ook nog ergonomisch zijn.

Bansbach is al jarenlang een betrouwbare partner van onze gasveren. Deze kwalitatief hoogwaardige conventionele gasveren (in duw- en trekuitvoering) zijn in veel applicaties afdoende, maar hebben ook hun beperkingen. In vergelijking met de actuatoren is het indrukken van de zuigerstang bij conventionele gasveren zwaarder dan de uitgaande beweging. Om dit te ondervangen heeft Bansbach een nieuwe serie in-lijn elektrische lineaire actuatoren in haar programma opgenomen. De in- en uitgaande beweging van de zuigerstang kan bij deze serie eenvoudig worden gerealiseerd door het indrukken van een bedieningsknopje.

De elektrische actuatoren zijn krachtig, hebben een mooi design en kunnen in tal van toepassingen ingebouwd worden. Het is een aantrekkelijk alternatief voor lineaire geleidingen die hydraulisch of met gasveren aangedreven worden. De Bansbach actuator met ingebouwde overbrenging valt vooral op door zijn eenvoudige werking en compacte design. Onderscheidend bij deze nieuwe lijn actuatoren is dat de planetaire tandwieloverbrenging volledig is geïntegreerd in de cilinder van de actuator. Dit betekend dat een wormwieloverbrenging die bij veel gangbare modellen aan de buitenzijde op de cilinder is gemonteerd niet nodig is wat de compactheid van de lineaire actuatoren ten goede komt.

3 typen elektrische lineaire actuatoren

De easyE-line elektrische lineaire actuatoren van Bansbach zijn leverbaar in 3 modellen. De easyE-35 (met een constante kracht tot 2.200 N), easyE-50 (tot 4.500 N) en easyE-60 (tot 10.000 N). De slag van de actuatoren kan variëren van 50-750mm (langer op aanvraag).

Ook kunnen de actuatoren worden uitgevoerd met Hall-sensoren. Hierdoor zijn ze uitermate geschikt voor toepassingen waar actuatoren synchroon moeten kunnen bewegen of voor positioneringsopdrachten.

De elektrische lineaire actuatoren bevatten de volgende eigenschappen:

• diameter: 35, 50 of 60 mm;
• standaard beschermingsklasse: IP66;
• kracht: tot 10.000 N;
• slaglengte: 50,100, 150, 200, 250, 300, 350, 400, 500, 750 mm;
• snelheid: 3 - 70 mm/s;
• temperatuurbereik standaard: -5 °C tot +70°C;
• materiaal: gepoedercoat staal of RVS; zuigerstang is aluminium (easyE-35) of roestvast staal (easyE-50 en easyE-60); Connectoren voor het bevestigen van de lineactuators worden geleverd in Polyamide (PA), Aluminium (Alu) en RVS;
• maximale statische belasting/zelfvergrendelende kracht: easyE-35: PA beugels: 2.000 N; Alu/AISI: 5.400 N; easyE-50: PA Beugels: 4.700 N Alu/AISI: 16.800 N; easyE-60: Alu/AISI: 16.800 N. Afhankelijk van de slaglengte voor uitgaande applicaties;
• belasting: max. 10% of 2 minuten in gebruik, gevolgd door 18 minuten rust;
• bekabeling: easyE-35: 1m, 2X0.65mm² (AWG19), Ø = 4.8mm, zwart, Molex Mini-Fit Jr. 6 pin, easyE-50: 1m, 2X1.3mm² (AWG16), Ø=6.4mm, zwart, Molex Mini-Fit Jr. 6 pin, easyE-60: 1m, 2X1.3mm² (AWG16), Ø=6.4mm, zwart, Molex Mini-Fit Jr. 6 pin;
• buigradius kabel: 6x de kabel diameter;
• optioneel met Hall sensoren voor positie-informatie;
• bevestiging voor- en achterzijde met gleuf uitvoerbaar;
• optioneel met accu (meer informatie);
• ook geschikt voor maatwerk oplossingen.

Maatwerk actuatoren met DC motor beschikken over:

• beschermingsklasse: IP68, IP69K of ATEX zone 22, class II D;
• certificaat voor easyE-35 en easyE-50: UL/CSA 60.601-1, alleen bij 24VDC;
• geschikt voor extremere temperaturen: -40°C tot +70°C of -5°C tot +90°C;
• geluid: aanpassing voor gereduceerd geluidsniveau.

Connectoren, besturingen en accu’s voor de actuatoren

Ook de elektrische lineaire actuatoren moeten voor iedere toepassing bevestigd worden. Er zijn diverse connectoren voor aan de kant van de zuigerstang en motor.

Daarnaast zijn er voor de actuatoren diverse besturingen mogelijk. Er zijn 4 verschillende oplossingen. Daarnaast bieden wij ook nog 2 aanvullende besturingen aan voor mobiel gebruik.

Stel zelf je lineaire actuator samen

Will je zelf jouw actuator samenstellen of ben je op zoek naar specifiek maatwerk? Door de actuator configurator kan je eenvoudig zelf jouw actuator samenstellen. Je vult de configurator in en stuurt dit naar onze adviseurs. Wij nemen daarna persoonlijk contact op om je wensen en eisen te bespreken.
