Technische informatie voor het selecteren van de juiste kogelpotten

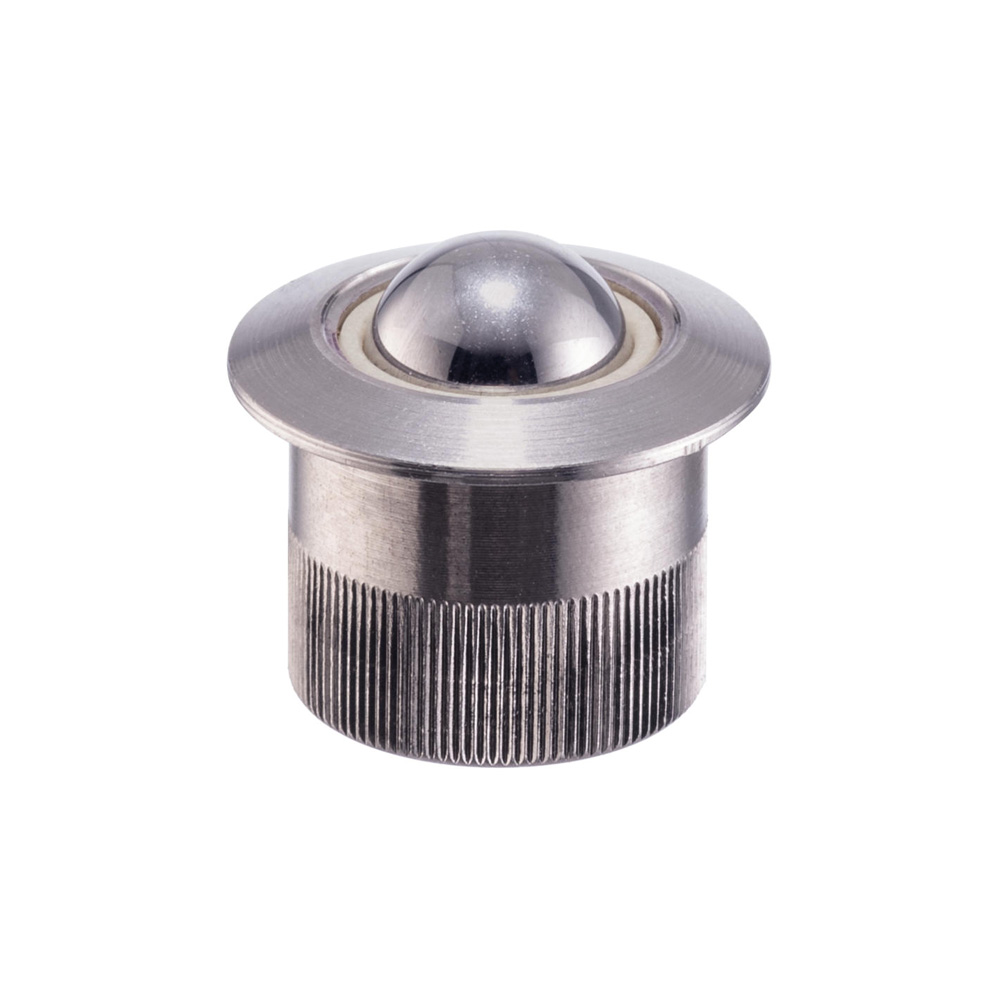

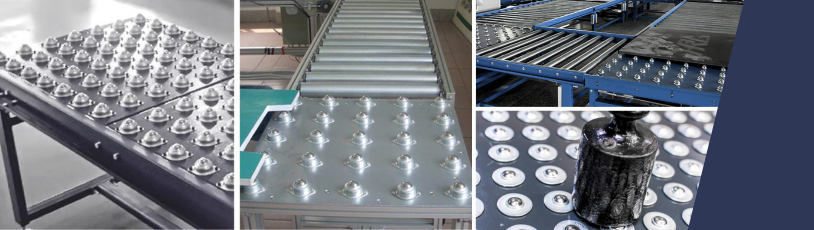

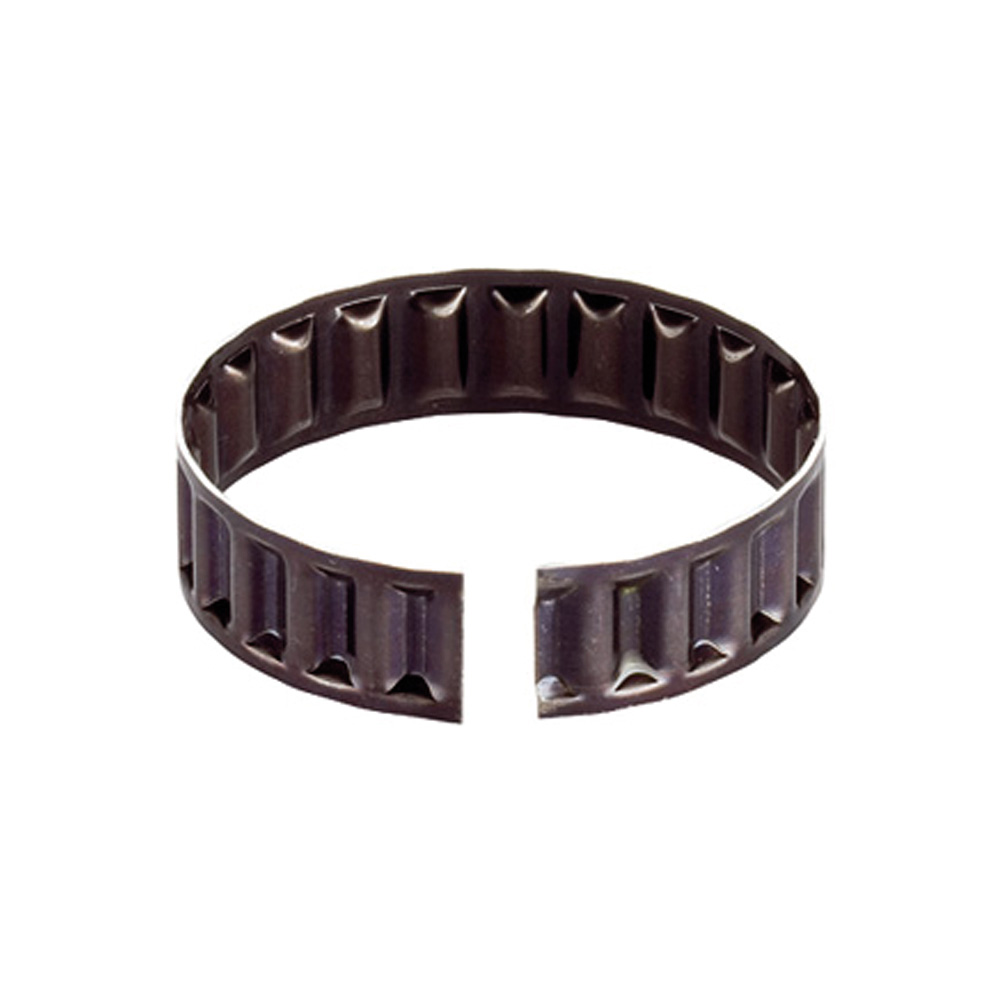

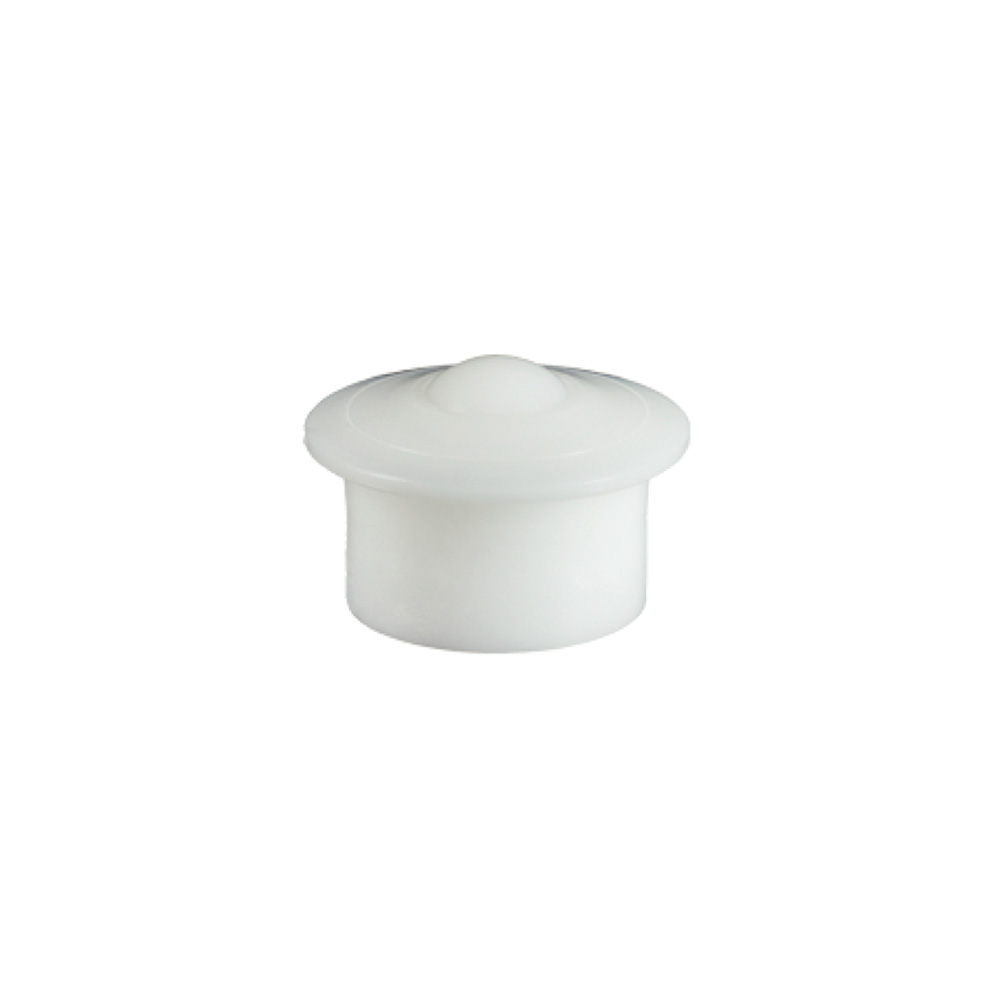

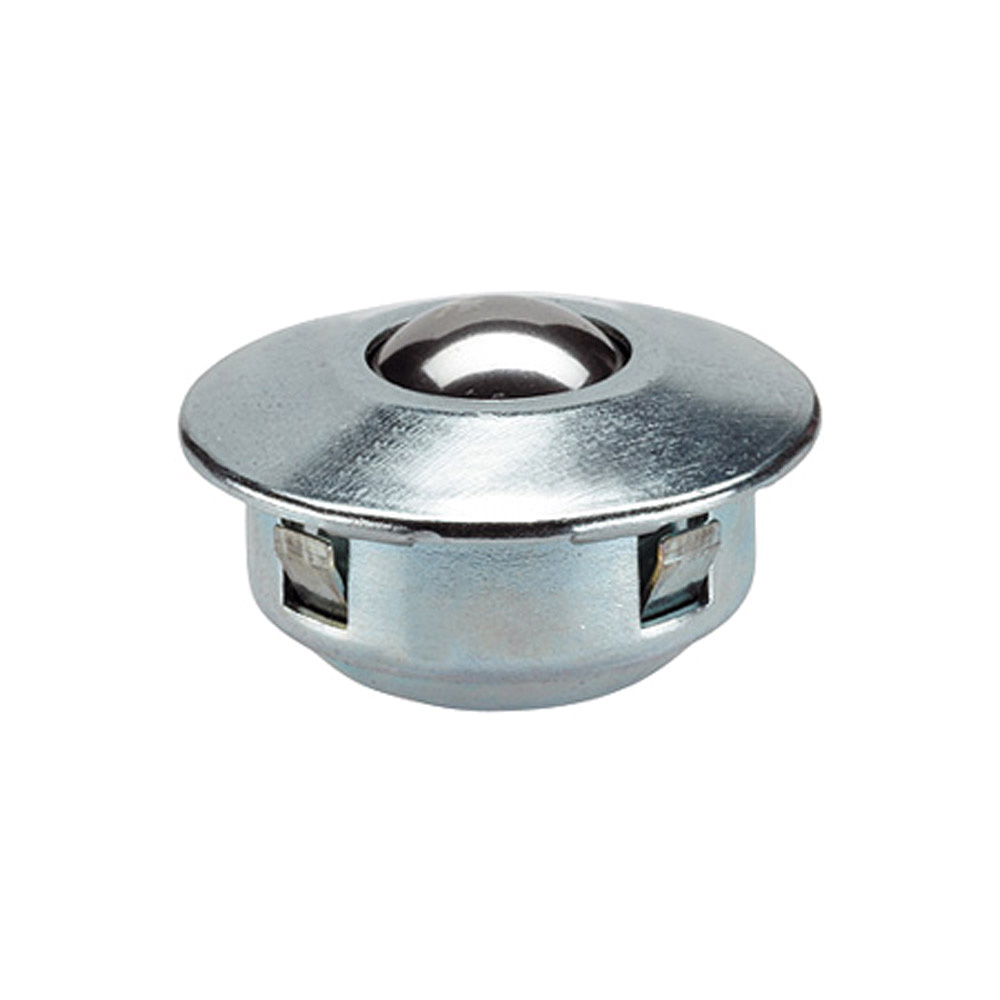

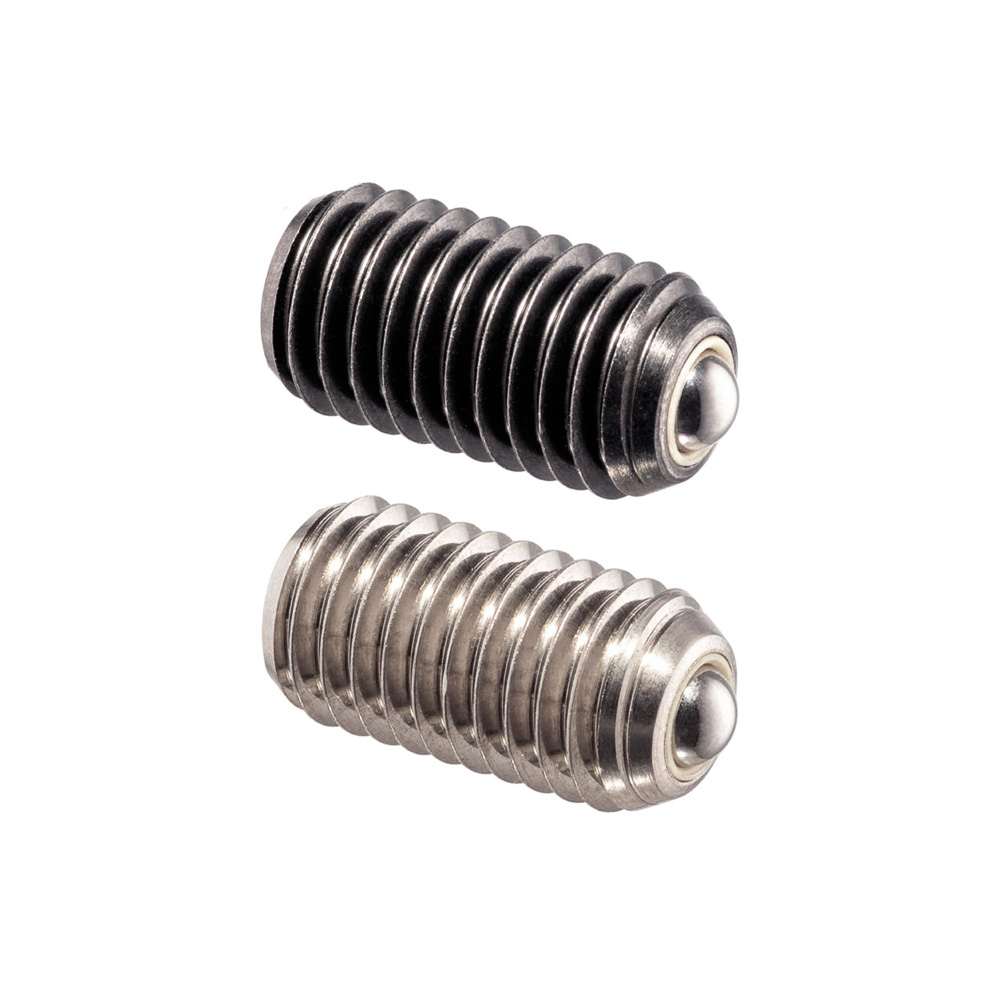

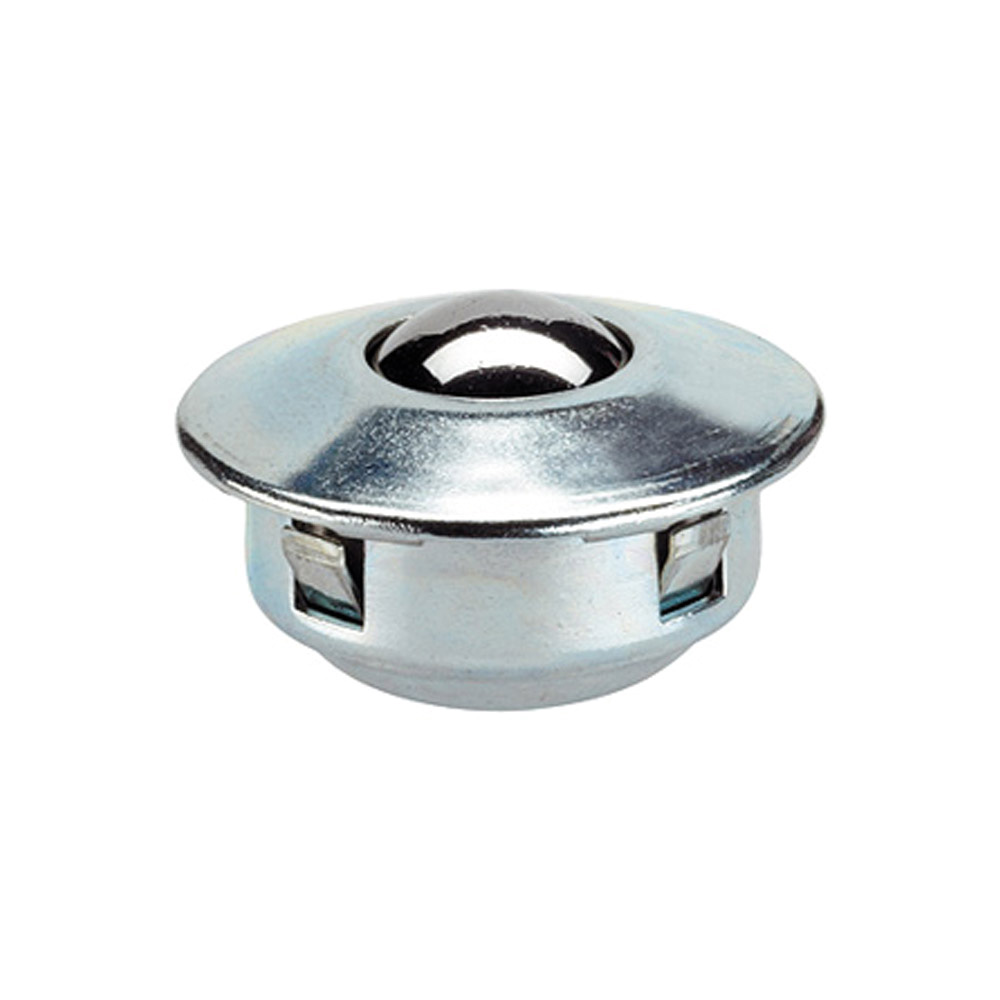

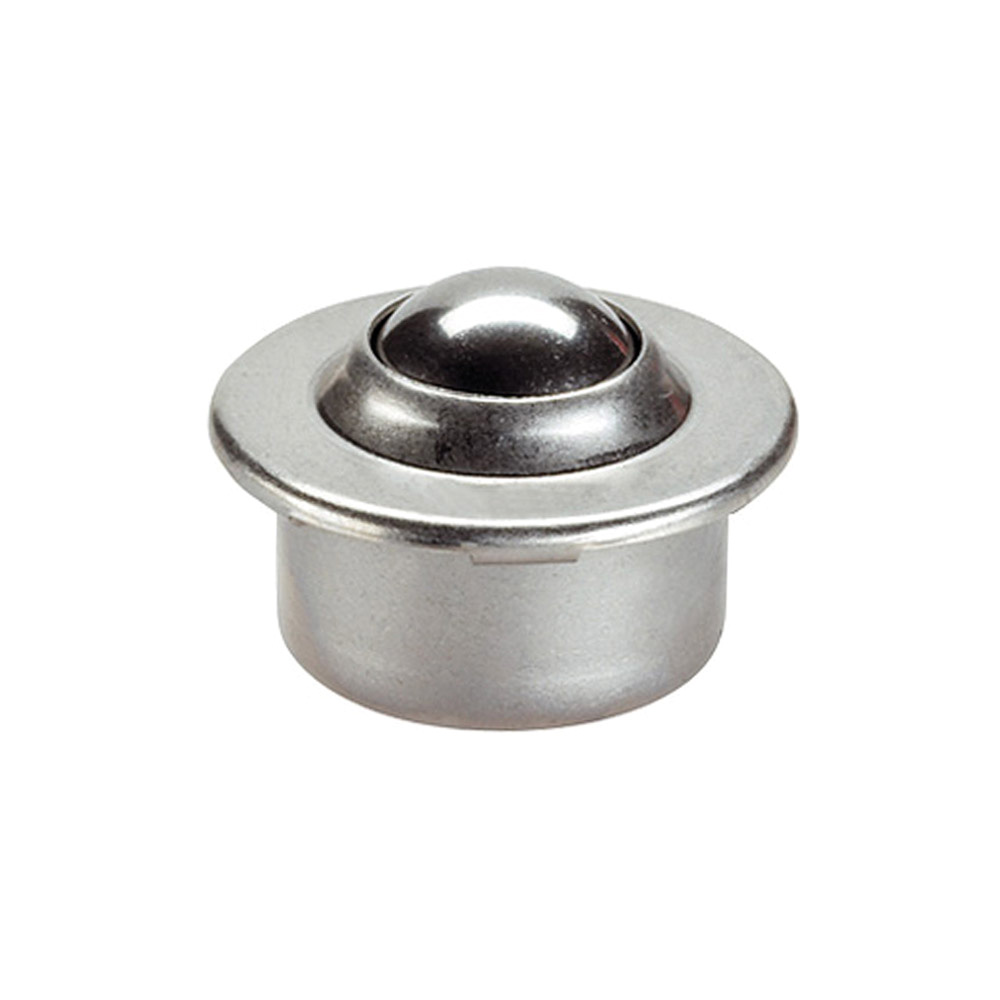

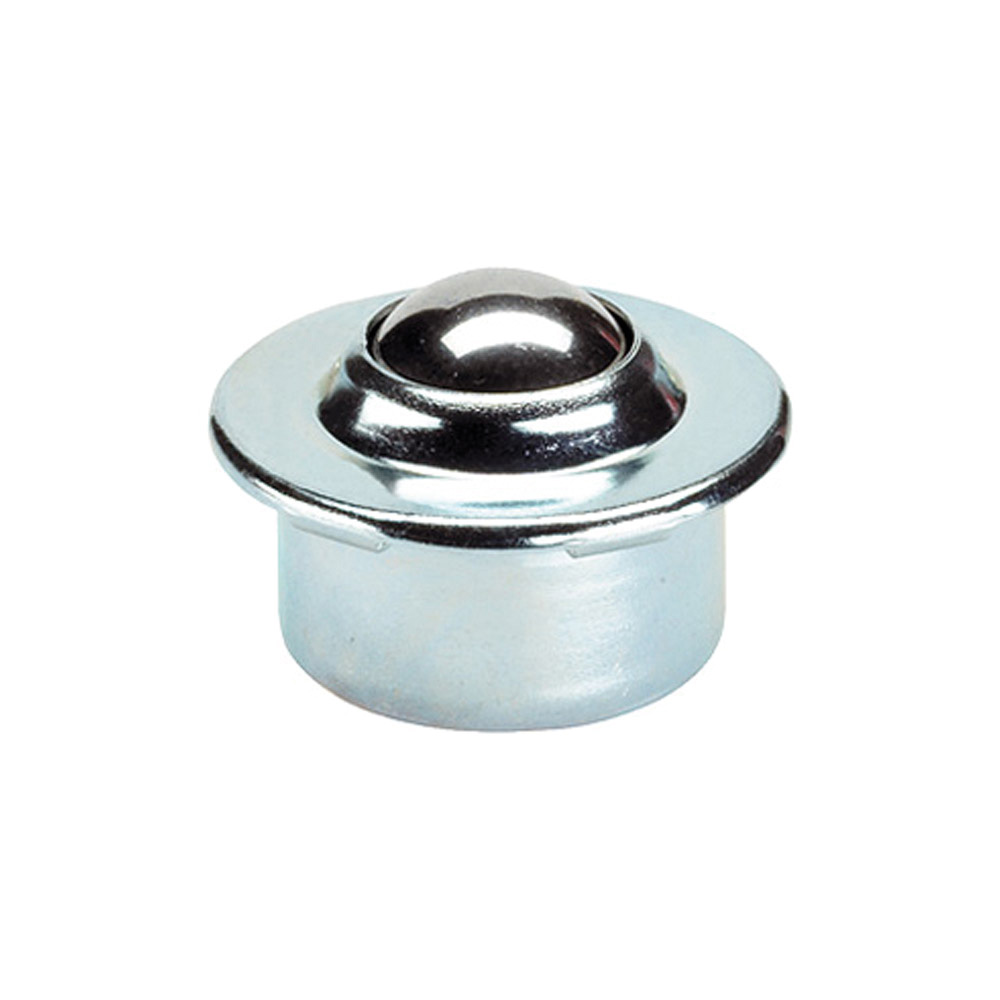

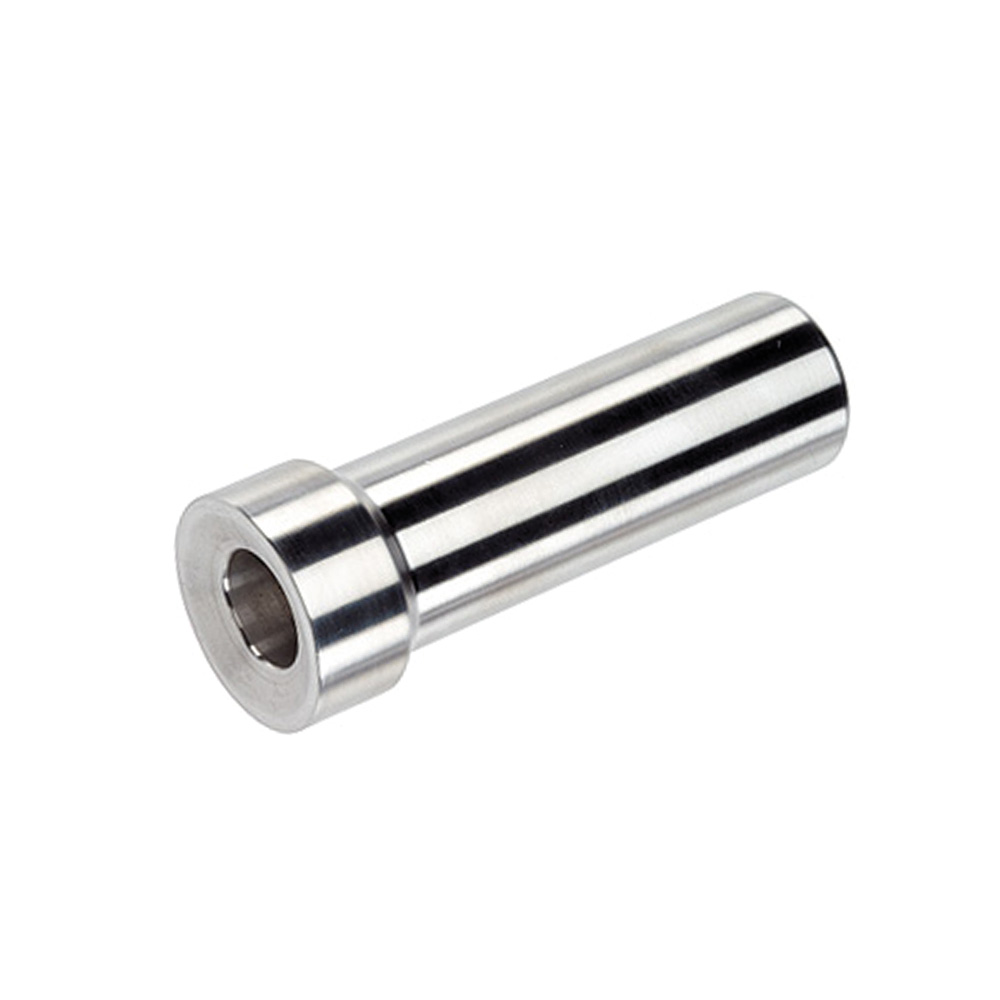

Veel componenten uit het assortiment van BIBUS worden in het dagelijks leven gebruikt, zonder dat de gebruiker zich hiervan bewust is. Een goed voorbeeld hiervan zijn kogelpotten. Kogelpotten zijn elementen met een zeer lage wrijvingsweerstand. Zij worden vooral gebruikt als bouwstenen in transportsystemen, toevoerunits en bewerkings- en verpakkingsinrichtingen waarmee stukgoederen makkelijk verschoven, gedraaid en gestuurd kunnen worden. Kogelpotten zijn zeer flexibel en betrouwbaar en daardoor niet meer uit de huidige interne transporttechniek weg te denken. De webshop van BIBUS bevat een ruim assortiment kogelpotten. Deze zijn beschikbaar in verschillende maatvoeringen en materialen. Dit artikel is geschreven om u te helpen bij het selecteren van de juiste kogelpot voor uw toepassing.
Plaatsing van de kogelpotten
Een juiste plaatsing van de kogelpotten is essentieel voor een probleemloos gebruik. De plaatsing van de kogelpotten wordt bepaald door het grondvlak van de getransporteerde goederen. Bij goederen met een homogeen, glad grondvlak, zoals kisten, wordt de afstand tussen de kogelpotten berekend door de lengte van kortste zijde te delen door 2,5. In onderstaand voorbeeld gaan we uit van een grondvlak van 500 x 1000 mm. “a” is de afstand tussen de kogelpotten.
Afstand kogelpotten
Transportsnelheid en draaggetal kogelpotten

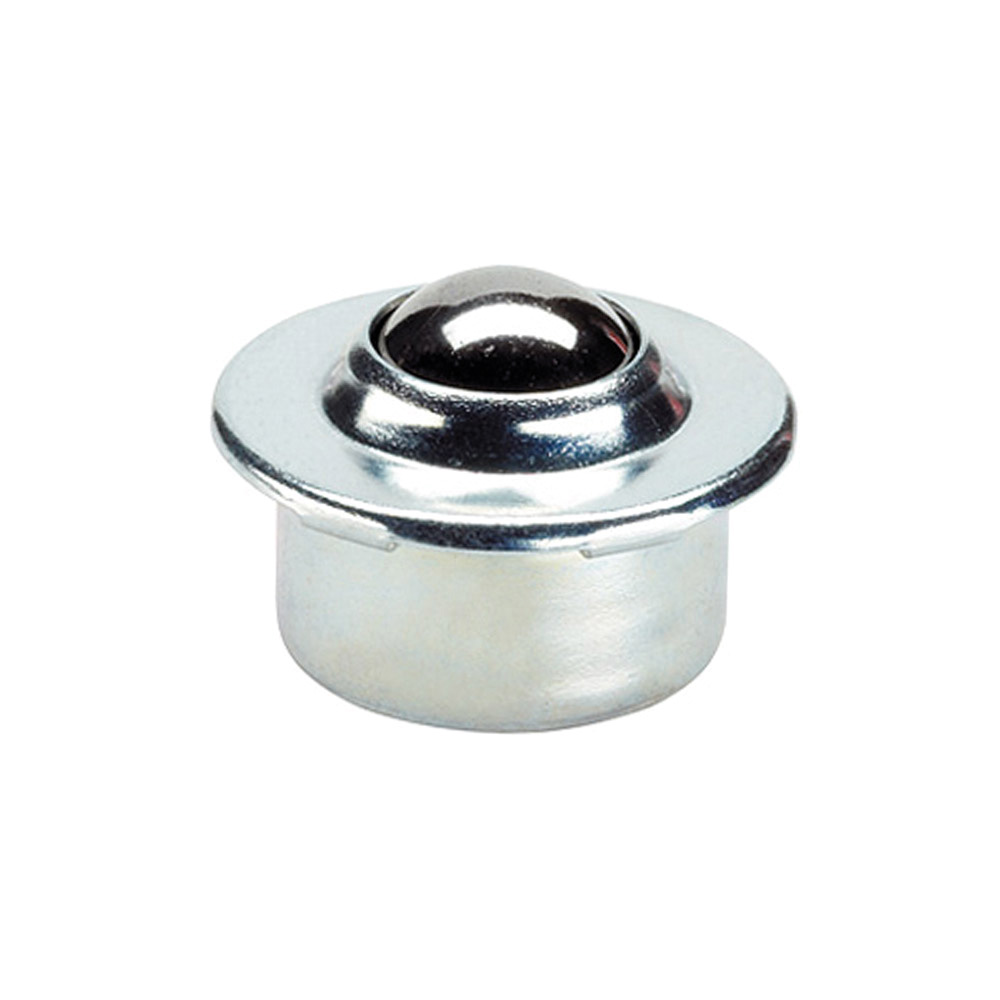

De toelaatbare transportsnelheid van kogelpotten bedraagt 2 m/s. De aangegeven draaggetallen gelden voor alle inbouwposities en zijn gerelateerd aan 106 omwentelingen van de kogel. Bij langdurig gebruik bij snelheden boven 1 m/s moet, afhankelijk van de belasting, rekening gehouden worden met verhoging van de temperatuur en vermindering van de levensduur. Dit geldt in het bijzonder voor het type BF01. In het volgende voorbeeld is een berekening van de levensduur te zien:
L= levensduur
C = Draaggetal (N)
F = belasting (N)
Bepalen van de belasting op de kogelpotten
Bij het selecteren van de juiste kogelpotten voor uw applicatie, is het van belang om de uiteindelijke belasting correct te berekenen. Om de belasting op één kogelpot te berekenen, wordt het gewicht van het getransporteerde product door drie gedeeld.
Als de hoogte tolerantie van de laadkogels goed is en het oppervlak van het te transporteren werkstuk geschikt is, kan de berekening worden gebaseerd op het aantal kogel-overdrachtseenheden onder belasting.
In het volgende voorbeeld is het gewicht van het product 300 kg. Deze belasting wordt doorberekend voor de Kogelpotten.
Belasting kogelpotten
Temperatuurbestendigheid kogelpotten
De temperatuurbestendigheid bedraagt bij kogelpotten met een viltafdichting 100 °C. Bij temperaturen boven 100 °C kunnen alleen niet-verzinkte kogelpotten met stalen kogel, zonder viltafdichting, toegepast worden. Houd rekening met vermindering van het draaggetal. Vermenigvuldig hiervoor het draaggetal met de temperatuurfactor uit de onderstaande tabel.
| Temperatuur (°C) | Temperatuurfactor (fT) |
|---|---|
| 125 | 0,9 |
| 150 | 0,8 |
| 175 | 0,7 |
| 200 | 0,5 |
Wrijvingswaarde kogelpotten
Het diagram toont de wrijvingswaarde van de kogelpotten ten opzichte van belasting en snelheid.
Deze richtwaarden gelden voor alle inbouwposities bij transport van een geharde stalen plaat.
Advies voor de selectie van kogelpotten
De specialisten van BIBUS staan klaar om u van advies te voorzien dat op uw toepassing is afgestemd. Zo weet u zeker dat u de juiste kogelpotten voor uw applicatie selecteert. Neem voor meer informatie contact op met BIBUS of bestel direct vanuit het assortiment kogelpotten.
