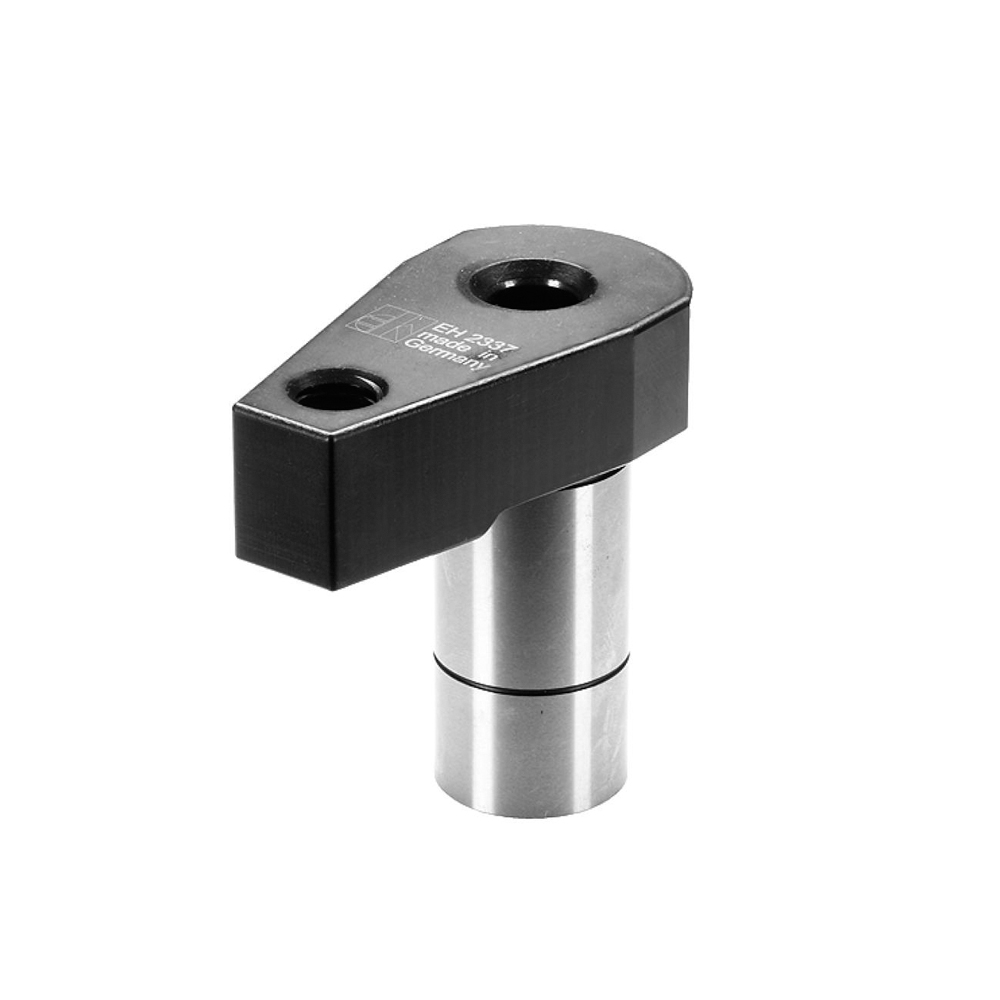

Spanelement model 1

Materiaal:

• spanklauw: staal, gehard, gezwart, geslepen.

Kenmerken:

• de boring diepte dient te worden afgestemd op de gewenste spanhoogte;
• voor opname van de tegenkracht kan aan het afgeronde klauwgedeelte (radius 22) een steun aangebracht worden;
• er wordt gespannen via een zeskantbout DIN 933;
• D in de tabel staat voor de boring (H7 tolerantie);
• L in de tabel staat voor de lengte van de spanneus;
• *: opnameboring voor drukstukken bv. HG25, HG26 en HG27 (20xM12);
• *1: steunradius.
