als ondersteuning voor ondersteunen van ongedefinieerde spanposities aan werkstukken;
ondersteuning van instabiele werkstukken zonder vervorming;
demping van vibratie tijdens het bewerken;
ondersteunen van ribben, randen en flenzen voor de verstijving van gespannen werkstukken;
vervormingsvrij ondersteunen van ruwe delen;
voor veilig functioneren moet de schroefdraadboring M12 altijd gesloten zijn;
een extra flexibele bevestigingsmogelijkheid met houder (HE16.0306.0350) respectievelijk bevestigingslijst (HE09.1229.1200);
met behulp van de schroefdraad M8 in de ondersteuning, kunnen verschillende oplegbouten gemonteerd worden;
geschikt voor V70/L12/L16 systemen;
op aanvraag kunnen ook verlengstukken gemonteerd worden;
*: DIN 913 (uitwisselbaar).
Montage:
ondersteuning (montageschroefdraad 2 x M6) aan opspanning bevestigen;
alternatief: draadeind M12 x 10 demonteren en vervangen door draadeind M12 x 30 en de ondersteuning met een sleutel (SW 21) monteren;
draadeind M12 x 30 en T-moer DIN 508 M12 x 14, kwaliteit 10 in de levering inbegrepen;
het ondersteuningselement kan over een afstand van 16 mm verplaatst worden.
Werking:

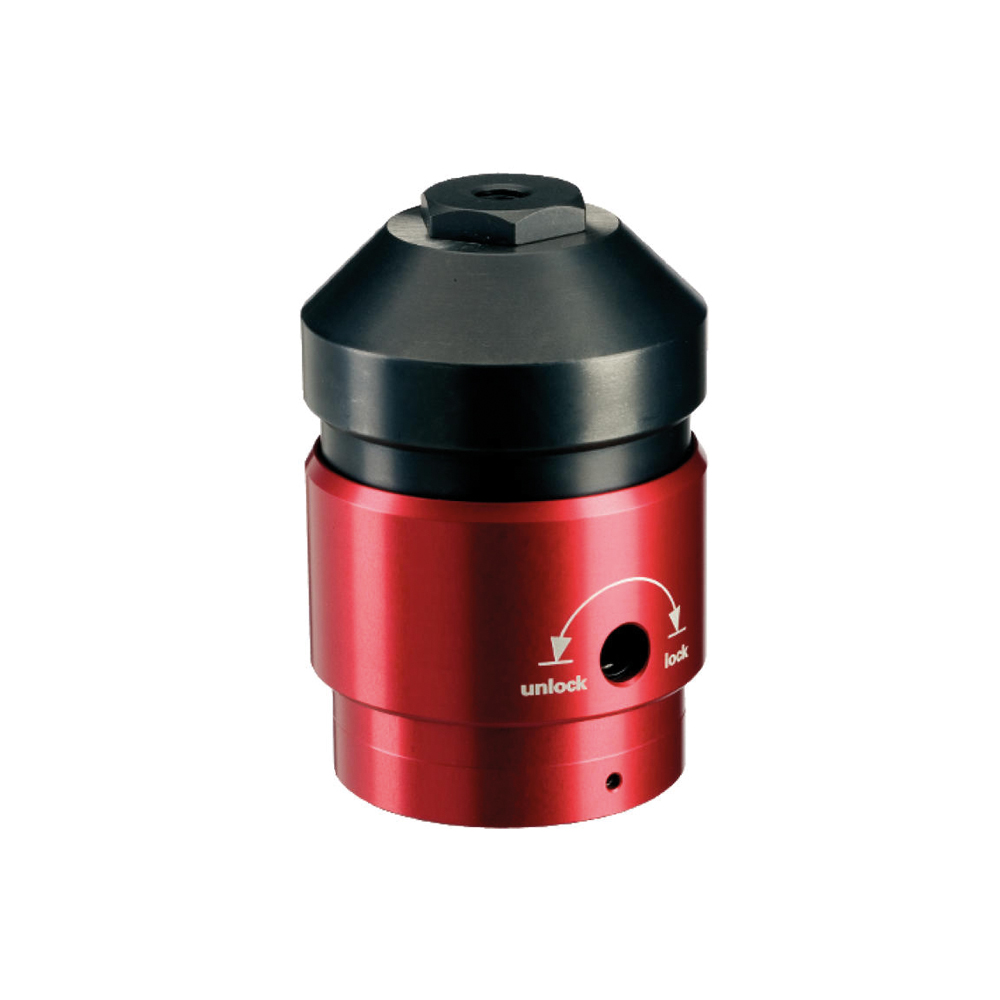

1) door draaien van de spannok (binnenzeskant SW 6) aan de omtrek van de rode beschermingshuls, wordt de oplegpen onder lichte veerdruk tegen het werkstuk aangedrukt;
2) door verder draaien tot de aanslag (lock) - totaal 180° - klemt het spanmechanisme de oplegpen zonder dat deze beweegt; de ondersteuning is aan het werkstuk aangelegd en vergrendeld;
3) tijdens het draaien in omgekeerde richting (unlock) wordt ontgrendeld; bij het verder terugdraaien tot de aanslag - totaal 180° - beweegt de steunbout naar de beginpositie.
