EasyE-60

Lineaire actuators

Eigenschappen:

  • easyE-60: slag +358 mm. Als de slag groter is dan 400 mm: EL +25 mm (geldt niet voor de uitvoering voor zware omstandigheden; Als de slag groter is dan 750 mm: EL + 100 mm (op verzoek).
  • slag: 50,100, 150, 200, 250, 300, 350, 400, 500 en 750mm (andere lengtes op aanvraag) Let op!: Vanaf slag ≥400 gereduceerde kracht
  • maximale belasting10.000N (afhankelijk van het type overbrenging);
  • materialen: behuizing staal zwart gepoedercoat (andere RAL-kleuren op aanvraag) of RVS 316; zuigerstang is van aluminium of RVS; voor- en achterbeugels zijn van aluminium of RVS;
  • voeding: 12/24VDC, zie vereisten
  • temperaturen: in bedrijf van - 20 °C tot 70 °C; buiten bedrijf van - 40 °C to 70 °C;
  • kabel: 1m, 2x1,3mm2 (AWG16), Ø = 6,4mm, zwart, Molex Mini-Fit Jr. 6 pin; zie specificaties
  • buigradius: 6 x kabeldiameter;
  • maximale statische belasting: Alu/RVS - 18.100N (afhankelijk van type bevestiging);
  • werkcyclus: max. 10% of 2 minuten werkend gevolgd door 18 minuten rust.

Bekijk de mogelijkheden voor besturing en montage van de easyE-60 actuator.


CAD-Configurator

CAD-bestanden-actuatoren

Configureer snel en eenvoudig easyE-60 actuator CAD bestanden.

CONFIGUREER >>








 Snelheid en krachten

Overbrenginsverhouding D E F G H
EasyE-60 (12/24VDC voeding, permanente motor)
Maximale kracht 24V (dyn. push and pull) (N)** 1900 4300 6600 8100 10.000
Maximale snelheid (mm/s) 26 12 8 6 5

Stroom bij maximale belasting: 24VDC (max 28 VDC) = 11,5A
* alleen 24V DC voeding
** maximale belasting gelimiteerd bij slaglengte >400mm naar 2000N

  EL Gaffel achterzijde Hall sensor UL/EN60.601 Zware omstandigheden
EasyE-60
Overbrengingsverhouding: C, D, E, F, G, H slag +358* - +15 +15 +25

* slag >400mm: EL +25mm (bij geen zware omstandigheden uitvoeren)
slag >750mm: EL +100mm (op aanvraag)
* axiale terugslag: ±-0,5mm - algemene lengte/tolerantie ±-1mm

Afmetingen

Afmetingen easyE-35



Gewicht van de actuators


Slag lengte (mm) 50 100 150 200 250 300 350 400 500 750
Gewicht (kg) 4,1 4,4 4,7 5 5,3 5,6 5,9 6,2 6,8 7,6

Daadwerkelijke gewicht kan afwijken van het model en de gekozen opties.

Snelheid/Kracht

Snelheid/kracht

Kracht/Stroom

Kracht/stroom


Aansluitende delen "motorzijde"

Oog

bevestigingsdelen

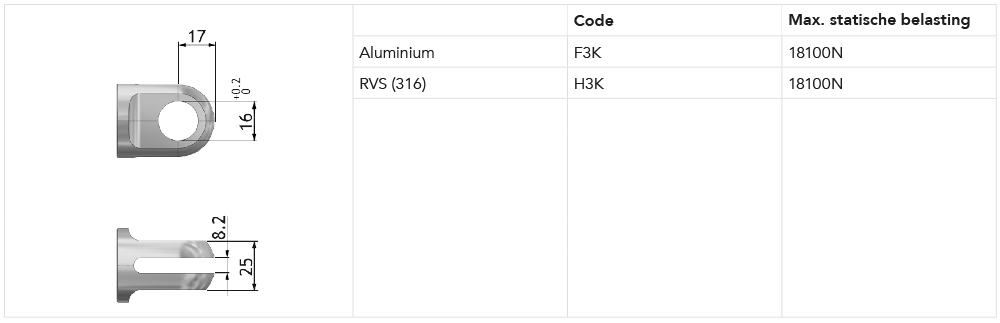

Gaffel

bevestigingsdelen


Aansluitende delen "zuigerstang zijde"

Oog

bevestigingsdelen

Gaffel

bevestigingsdelen


Geadviseerde montagemethodes

  • Klem de actuator niet op de buizen
  • Zorg altijd dat de beugels dezelfde kant op staan
  • De as in de beugels moeten altijd vrij kunnen draaien

Voor het bevestigen van de EasyE actuators worden de volgende beugels aangeboden:

Motorzijde

Beugels easyE-60

Zijde van zuigerstang

Beugels easyE-60

 Montage

Notities:

  • Voedingsspanning zonder overstroombeveiliging of afschakelbeveiliging kan serieuze schade toebrengen aan de actuator bij de mechanische eind-stop of als de actuator op een andere manier wordt overbelast
  • Radiale krachten kunnen een verkeerd effect op de prestaties hebben, of leiden tot beschadiging van de actuator
  • Houd de actuatorstang schoon
  • Langere kabellengtes kunnen leiden tot voltageverlies welke de prestaties van de actuator kunnen beïnvloeden
  • Voor medische toepassingen (IEC60601-1, ANSI / AAMI / ES60601-1, CAN / CSA-C22.2 No60601-1): bedrijfstemperatuur + 5 ° C tot + 48 ° C, relatieve vochtigheid 20% - 70% atmosferische druk = 1atm. Aansluiten uitsluitend naar medisch goedgekeurde voedingsbron en volgens de richtlijnen die meegeleverd zijn.
  • De stof en water keering van 'harsh environment' actuators kunnen de prestaties beïnvloeden
  • Alle specificaties zijn voor 25°C omgevingstemperatuur – lage temperatuur kan de prestaties beïnvloeden
  • Afhankelijk van de belasting en de toepassing, kan de nominale en werkelijke slaglengte verschillen omdat interne schijfveren niet volledig zijn samengedrukt
  • De combinatie van tandwieloverbrenging (ratio) en slag kan bij gebruik van de S2-3-controller beperkingen veroorzaken bij het gebruik van „eindaanslag FW“. Voor meer informatie zie datasheet S2-3.
