Gasdrukveren

---

Gasdrukveren kunt u via sales@bibus.nl of 0252-433733 bestellen.

---

Gasdrukveer configureren

Met onze gasveerconfigurator is het mogelijk om op eenvoudige wijze de eigenschappen te bepalen van een gasdrukveer op maat. De configurator biedt de grootst mogelijke flexibiliteit: deze gasveren zijn in elke maat, kracht en specificatie leverbaar. Stel eenvoudig en stap voor stap uw unieke gasdrukveer samen. Voor direct advies op maat neemt u contact op met onze specialisten.

Direct uw gasdrukveer configureren >>

Het aanbod gasdrukveren omvat een diversiteit aan afmetingen en krachten. Bansbach gasveren worden in vrijwel alle sectoren voor de meest uiteenlopende toepassingen toegepast. Van vooral gasveren in de machine- en apparatenbouw tot toepassingen in de auto- en meubelindustrie. Daarnaast zijn de gasdrukveren van zeer hoge kwaliteit en voldoen ze zelfs aan de eisen voor de medische en luchtvaartindustrie. Bekijk hieronder de mogelijkheden.

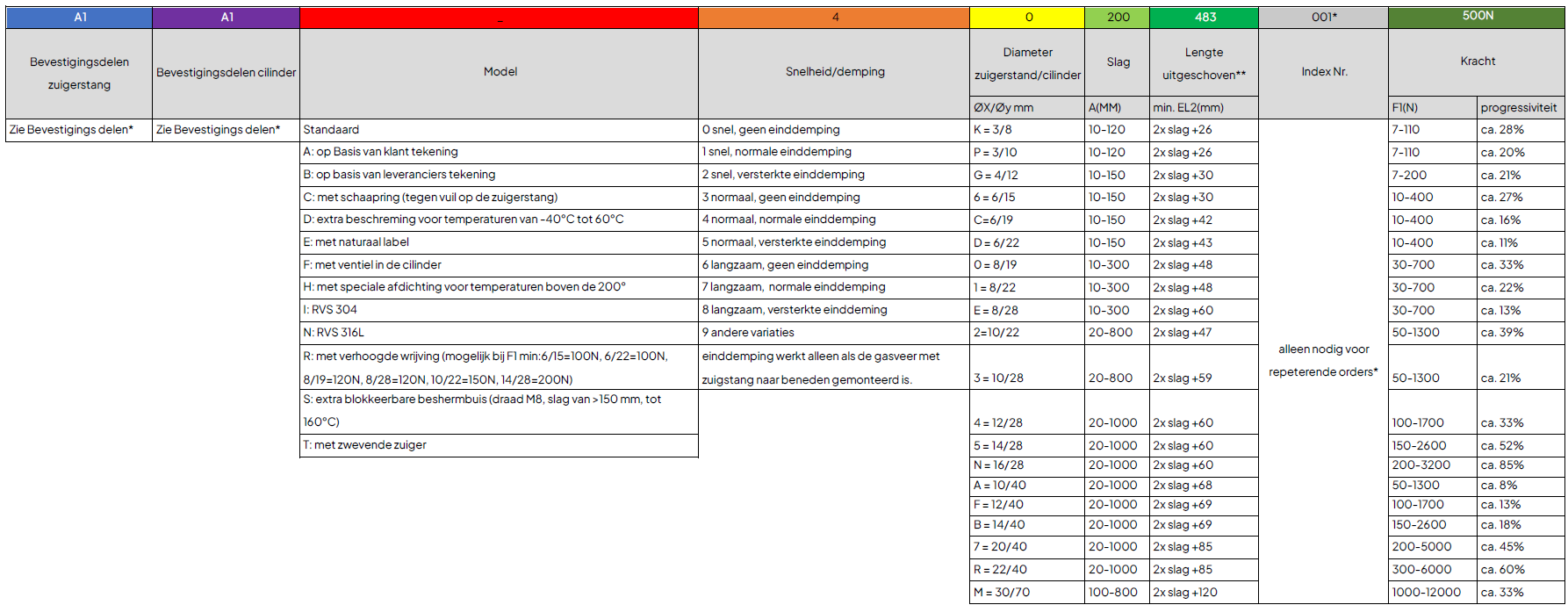

A1	A1	-	4
Bevestigingsdelen zuigerstang	Bevestigingsdelen cilinder	Model	Snelheid/demping
Zie bevestigingsdelen	Zie bevestigingsdelen	-standaard	0 snel, geen einddemping
		A: op basis van klant tekening	1 snel, normale einddemping
		B: op basis van leveranciers tekening	2 snel, versterkte einddemping
		C: met schaapring (tegen vuil op de zuigerstang)	3 normaal, geen einddemping
		D: extra bescherming voor temperaturen van -40ºC tot 60ºC	4 normaal, normale einddemping
		E: met neutraal label	5 normaal, versterkte einddemping
		F: met ventiel in de cilinder	6 langzaam, geen einddemping
		H: met speciale afdichtingen voor temperaturen boven de 200º	7 langzaam, normale einddemping
		I: RVS 304	8 langzaam, versterkte einddemping
		N: RVS 316L	9 andere variaties
		R: met verhoogde wrijving (mogelijk bij F1 min: 6/15=100N, 6/22=100N, 8/19=120N, 8/28=120N, 10/22=150N, 14/28=200N)	einddemping werkt alleen als de gasveer met zuigerstang naar beneden gemonteerd is
		S: extra blokkeerbare beschermbuis (draad M8, slag van >150 mm, tot 160ºC)
		T: met zwevende zuiger



0	200	483	001*	500N
Diameter zuigerstand/cilinder	Slag	Lengte uitgeschoven **	Index Nr.	Kracht
ØX/Øy mm	A (mm)	min. EL2 (mm)		F1 (N)	Progressiviteit
K = 3/8 P = 3/10 G = 4/12 6 = 6/15 C=6/19 D = 6/22 0 = 8/19 1 = 8/22 E = 8/28 E = 8/28 2 = 10/22 3 = 10/29 4 = 12/28 5 = 14/28 N = 16/28 A = 10/40 F = 12/40 B = 14/40 7 = 20/40 R = 22/40 M = 30/70	10-120 10-120 10-150 10-150 10-150 10-150 10-300 10-300 10-300 20-800 20-800 20-1000 20-1000 20-1000 20-1000 20-1000 20-1000 20-1000 20-1000 100-800	2x slag +20 2x slag +32 2x slag +30 2x slag +30 2x slag +42 2x slag +43 2x slag +48 2x slag +48 2x slag +60 2x slag +47 2x slag +60 2x slag +60 2x slag +60 2x slag +60 2x slag +70 2x slag +70 2x slag +70 2x slag +90 2x slag +90 2x slag +120	*alleen nodig voor repeterende orders	7-110 7-110 7-200 10-400 10-400 10-400 30-700 30-700 30-700 50-1300 50-1300 100-1700 150-2600 200-3200 50-1300 100-1700 150-2600 200-5000 300-6000 1000-12000	ca. 28% ca. 20% ca. 21% ca. 27% ca. 16% ca. 11% ca. 33% ca. 22% ca. 13% ca. 39% ca. 21% ca. 33% ca. 52% ca. 85% ca. 8% ca. 13% ca. 18% ca. 45% ca. 60% ca. 25%

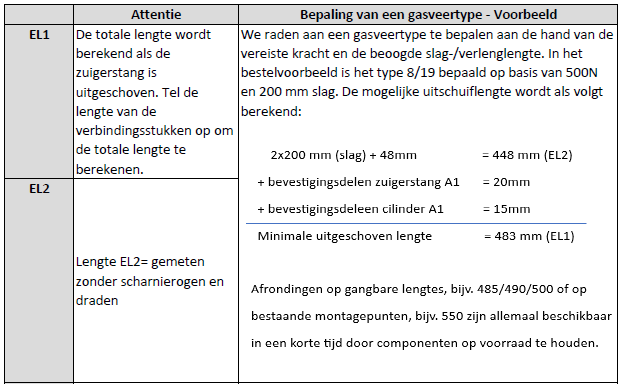

** de totale lengte wordt gemeten wanneer de gasveer in 'uit' positie staat, inculsief bevestigingsdelen

Blokkeerbare gasdrukveren

Naast de standaard gasveren hebben wij ook blokkeerbare gasdrukveren in ons assortiment. Blokkeerbare gasdrukveren worden toegepast in situaties waarbij de toepassing met de gasdrukveer in verschillende posities geblokkeerd/gepositioneerd kan worden.

Bevestigingsdelen

Voor een optimale werking van de gasdrukveer is het ook belangrijk dat de juiste bevestigingsdelen gekozen worden. Voor een gedetailleerde en gecontroleerde werking in uw toepassing hebben wij een uitgebreid assortiment van bevestigingsdelen zoals ogen, gaffels, kogelgewrichten en metalen beugels die passen op vrijwel alle gasdrukveren. Ook is het mogelijk om de bevestigingsdelen in de materialen staal en RVS te bestellen. Bekijk de bevestigingsdelen

Opties

Hieronder de opties die bij de gasveren besteld kunnen worden.

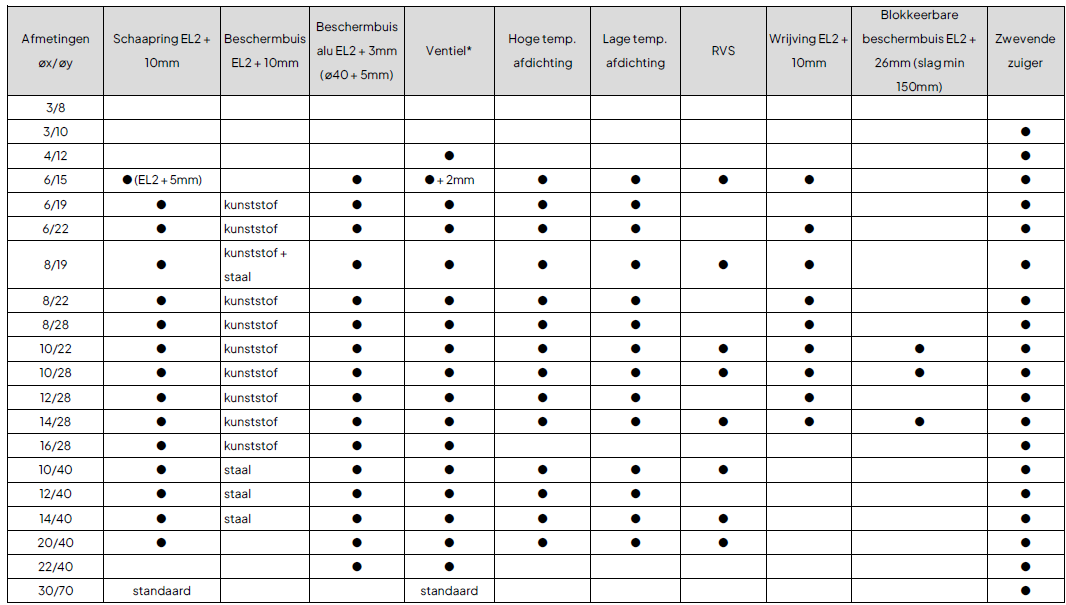

Afmetingen øx/øy	Schaapring EL2 + 10mm	Beschermbuis EL2 + 10mm	Beschermbuis alu EL2 + 3mm (ø40 + 5mm)	Ventiel*	Hoge temp. afdichting	Lage temp. afdichting	RVS	Wrijving EL2 + 10mm	Blokkeerbare beschermbuis EL2 + 26mm (slag min 150mm)	Zwevende zuiger
3/8
3/10										●
4/12										●
6/15	● (EL2 + 5mm)		●	● + 2mm	●	●	●	●		●
6/19	●	kunststof	●	●	●	●				●
6/22	●	kunststof	●	●	●	●		●		●
8/19	●	kunststof + staal	●	●	●	●	●	●		●
8/22	●	kunststof	●	●	●	●		●		●
8/28	●	kunststof	●	●	●	●		●		●
10/22	●	kunststof	●	●	●	●	●	●	●	●
10/28	●	kunststof	●	●	●	●	●	●	●	●
12/28	●	kunststof	●	●	●	●		●	●	●
14/28	●	kunststof	●	●	●	●	●	●	●	●
16/28	●	kunststof	●	●					●	●
10/40	●	staal	●	●	●	●	●			●
12/40	●	staal	●	●	●	●				●
14/40	●	staal	●	●	●	●	●			●
20/40	●		●	●	●	●	●			●
22/40			●	●						●
30/70	standaard			standaard						●

*Kies je voor een gasveer met ventiel en scharnierogen, dan dien je voor de cilinderzijde een schroefbaar scharnieroog te nemen (zie bevestigingsdelen)

Waarom BIBUS gasdrukveren

• klantspecifieke gasveren;
• beschikbaar in de materialen staal en RVS (304 en 316L);
• hoge kwaliteit en zeer lange levensduur;
• gecertificeerde gasveren;
• installatie in iedere gewenste positie;
• op verzoek kunnen de gasdrukveren voorzien worden van Food Grade Oil (FDA);
• advies op maat door onze specialisten.

Laat u adviseren over uw gasdrukveren

BIBUS raadt klanten aan geen standaard gasdrukveren aan te schaffen, maar deze in gezamenlijk overleg af te stemmen op de specifieke wensen en behoeften. Wilt u meer weten, neem vrijblijvend contact op met onze gasveer specialisten.
