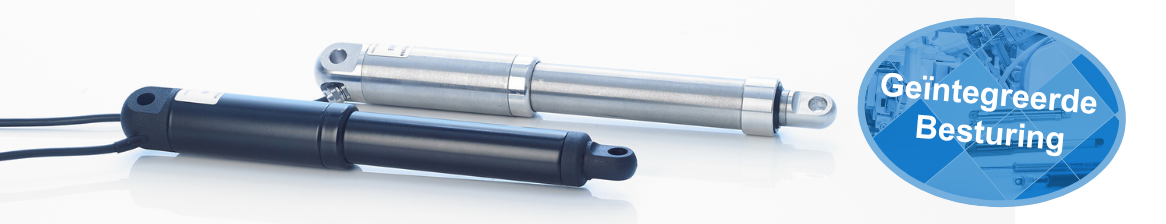

EasyE-50i

De nieuwe "intelligente" in-line actuator

In-line actuatoren met geïntegreerde besturing (easyE-i) maken gebruik van MODBUS RTU via RS485 seriële communicatie. Een van de krachtigste standaarden. De easyE-i-opties bieden alles, van eenvoudig onderhoud, controle en installatie tot een breed scala aan aanpasbare instellingen en feedback, waarmee u de bewegingsoplossing kunt aanpassen aan uw specifieke behoeften en toepassing.

Geïntegreerde besturingsmogelijkheden:

instelbare startsnelheid;
instelbare stopsnelheid;
instelbare overstroombeveiliging;
industriële interface MODBUS RTU via RS485;
interne slagbegrenzing ;
interne oververhittingsbescherming;
plug & play oplossing met iConnect-Box en handset.

Eigenschappen:

easyE-50i: slag +240 mm (C, D, E, F), slag + 255mm (G, H). Als de slag goter is dan 750 mm: EL + 100mm (op aanvraag);
maximale belasting: 4500N (afhankelijk van het type overbrenging);
materialen: behuizing staal zwart gepoedercoat (andere RAL-kleuren op aanvraag) of RVS 316; zuigerstang is van aluminium of RVS; voor- en achterconnectoren zijn van aluminium of RVS;
voeding: 12/24VDC, zie vereisten
temperaturen: in bedrijf van - 20 °C tot 70 °C; buiten bedrijf van - 40 °C to 70 °C;
kabel: 2 x AWG16 + 6 x AWG 26, Ø = 6,8 mm, Molex Mini-Fit Jr. 8 pin of vergelijkbaar; zie specificaties
buigradius: 6 x kabeldiameter;
maximale statische belasting: Alu/RVS - 16.800N (afhankelijk van type bevestiging);
werkcyclus: max. 10% of 2 minuten werkend gevolgd door 18 minuten rust.

Ga voor meer informatie over Modbus RTU naar https://modbus.org/specs.php. MODBUS over seriële-lijn protocol en implementatiehandleiding V1.02. Bekijk de mogelijkheden voor besturing en montage van de easyE-50i actuator.

Overbrenginsverhouding	C*	D	E	F	G	H
EasyE-50i (12/24VDC voeding, permanente motor)

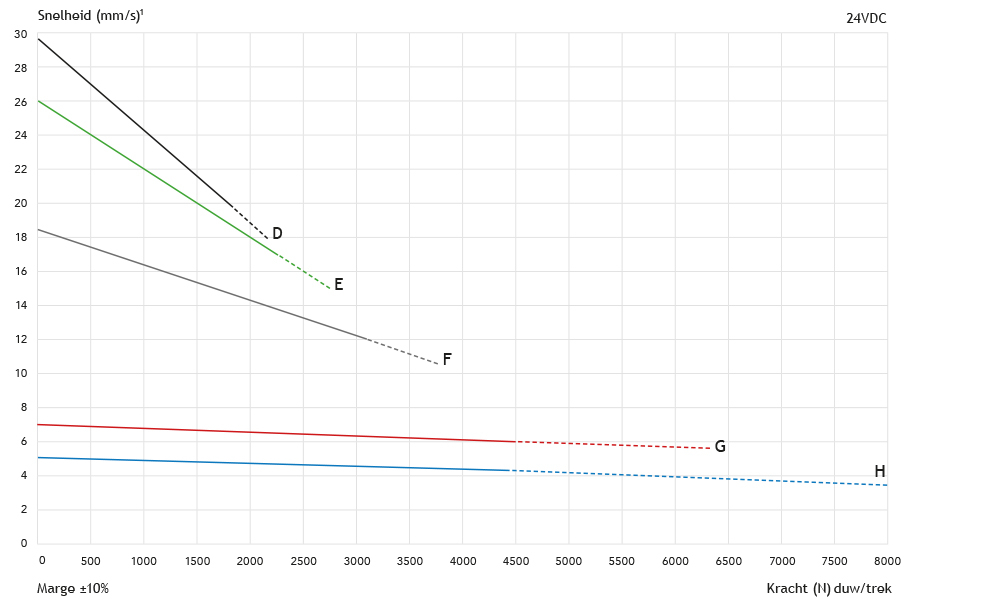

Maximale kracht 24V (dyn. push and pull) (N)**	500	1750	2200	3100	4500	4500
Maximale snelheid (mm/s)	70	20	17	12	6	4

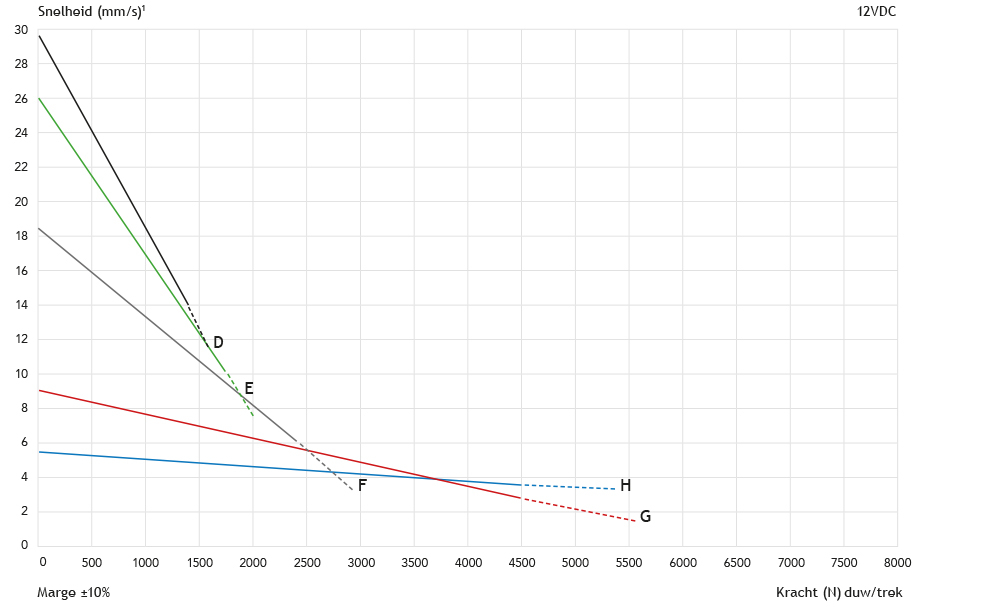

Maximale kracht 12V (dyn. push and pull) (N)**	-	1400	1700	2400	4500	4500
Maximale snelheid (mm/s)	-	14	10	6	3	3,5

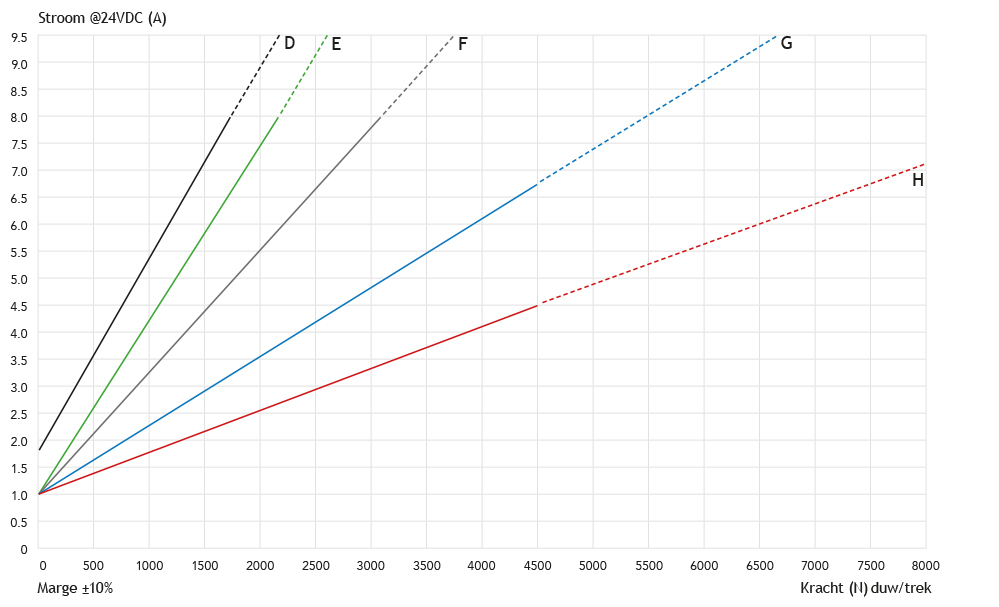

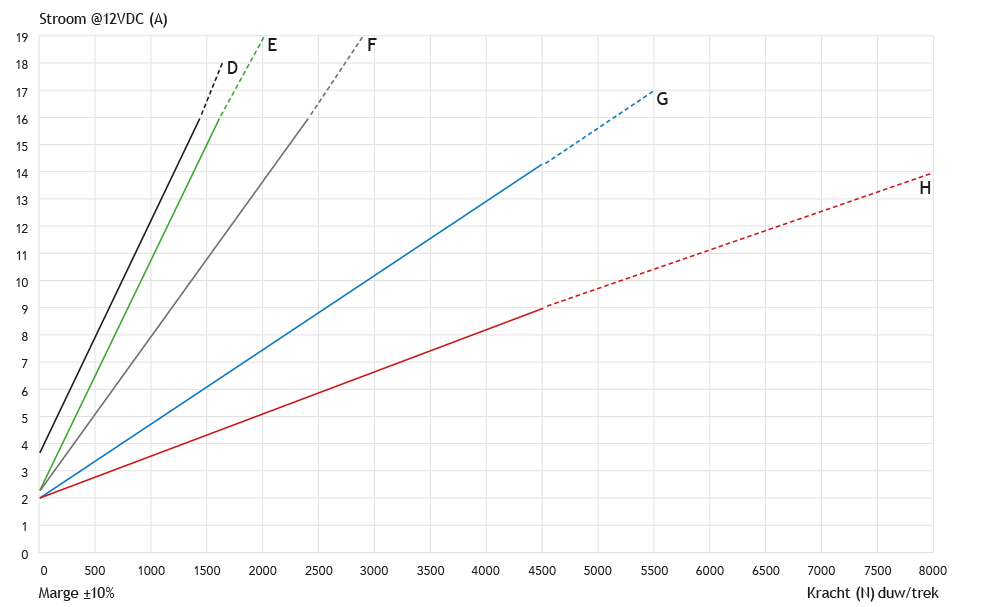

Stroom bij maximale belasting: 12VDC (max 14 VDC) = 16A (ratio C-F), 14A (ratio G), 9A (ratio H), 24VDC (max 28 VDC) = 8A (ratio C-F), 7A (ratio G), 4,5A (ratio H)
* alleen 24V DC voeding
** maximale belasting gelimiteerd bij slaglengte >400mm naar 2000N

	EL	UL/EN60.601	Zware omstandigheden
EasyE-50i
Overbrengingsverhouding: C, D, E, F	slag +255*	+15	+14
Overbrengingsverhouding: G, H	slag +270*	+15	+14

* slag >750mm: EL +100mm (op aanvraag)
* axiale terugslag: ±-0,5mm - algemene lengte/tolerantie ±-1mm

Afmetingen

Afmetingen easyE-35

Configuration P/N letter Description	SDB (S2-1) A Single/Direction/Basic	SDH (S2-1+hall) B Single/Direction/Hall	SDP (S2-1+pos. out) C Single/Direction/Position	SPP (S2-2) D Single/Direction/Position	SBS (bus-based) E Single/Bus/Status	MDO (synchronization) F Multiple/Direction/Override
1	+12/24VDC	+12/24VDC	+12/24VDC	+12/24VDC	+12/24VDC	+12/24VDC
2	PWR GND	PWR GND	PWR GND	PWR GND	PWR GND	PWR GND
3	RS485A	RS485A	RS485A	RS485A	RS485A	RS485A
4	RS485B	RS485B	RS485B	RS485B	RS485B	RS485B
5	Input: Direction IN	Input: Direction IN	Input: Direction IN	Output: Ref. 5/10VDC	Input: STOP	Input: Direction IN
6	Input: Direction OUT	Input: Direction OUT	Input: Direction OUT	Input: Position (analog)	Output: Error	Input: Direction Out
7		Output: Hall A	Output: Position (analog)	in/output: STOP/Pos.OK		Input: Override
8		Output: Hall B

Elektrische bedrading

tabel easyE-i

Elektrische data

Maximale stroom:

easyE-35i: 2 ADC @ 24 VDC, 4 ADC @ 12 VDC
easyE-50i: 8 ADC @ 24 VDC, 16 ADC @ 12 VDC
easyE-60i: 16 ADC @ 24 VDC

Inactief stroomverbruik: +- 10 mADC
Overstroom vertraging: 20 ms
PWM frequentie: 25 kHz
Digitale invoer: ‘Hoog’: Uin = 4 Vdc - Vsupply; ‘Laag’: Uin = 0 Vdc - 1 Vdc
Voedingsspanning:

12 VDC (min 10 VDC bij 1 meter kabel, max 14 VDC) of
24 VDC (min 20 VDC bij 1 meter kabel, max 28 VDC)

Seriële datalijn: RS485 asynchroon, "point to point" of "multi-point", 2 draads half-duplex.
Communicatie: Modbus RTU
Baudsnelheid: 115000 bps
Com setup: 8 Bit, Parity -None, Stop bit -1

Notities:

voedingsspanning zonder overstroombeveiliging of afschakelbeveiliging kan serieuze schade toebrengen aan de actuator bij de mechanische eind-stop of als de actuator op een andere manier wordt overbelast;
radiale krachten kunnen een slecht effect op de prestaties hebben, of leiden tot beschadiging van de actuator;
houd de actuatorstang schoon;
langere kabellengtes kunnen leiden tot voltageverlies welke de prestaties van de actuator kunnen beïnvloeden;
voor medische toepassingen (IEC60601-1, ANSI / AAMI / ES60601-1, CAN / CSA-C22.2 No60601-1): bedrijfstemperatuur + 5 ° C tot + 48 ° C, relatieve vochtigheid 20% - 70% atmosferische druk = 1atm. Aansluiten uitsluitend op medisch goedgekeurde voedingsbron en volgens de richtlijnen die meegeleverd zijn;
de stof en waterkering van 'harsh environment' actuators kunnen de prestaties beïnvloeden;
alle specificaties zijn voor 25°C omgevingstemperatuur – lage temperatuur kan de prestaties beïnvloeden;
afhankelijk van de belasting en de toepassing, kan de nominale en werkelijke slaglengte verschillen omdat interne schijfveren niet volledig zijn samengedrukt.
